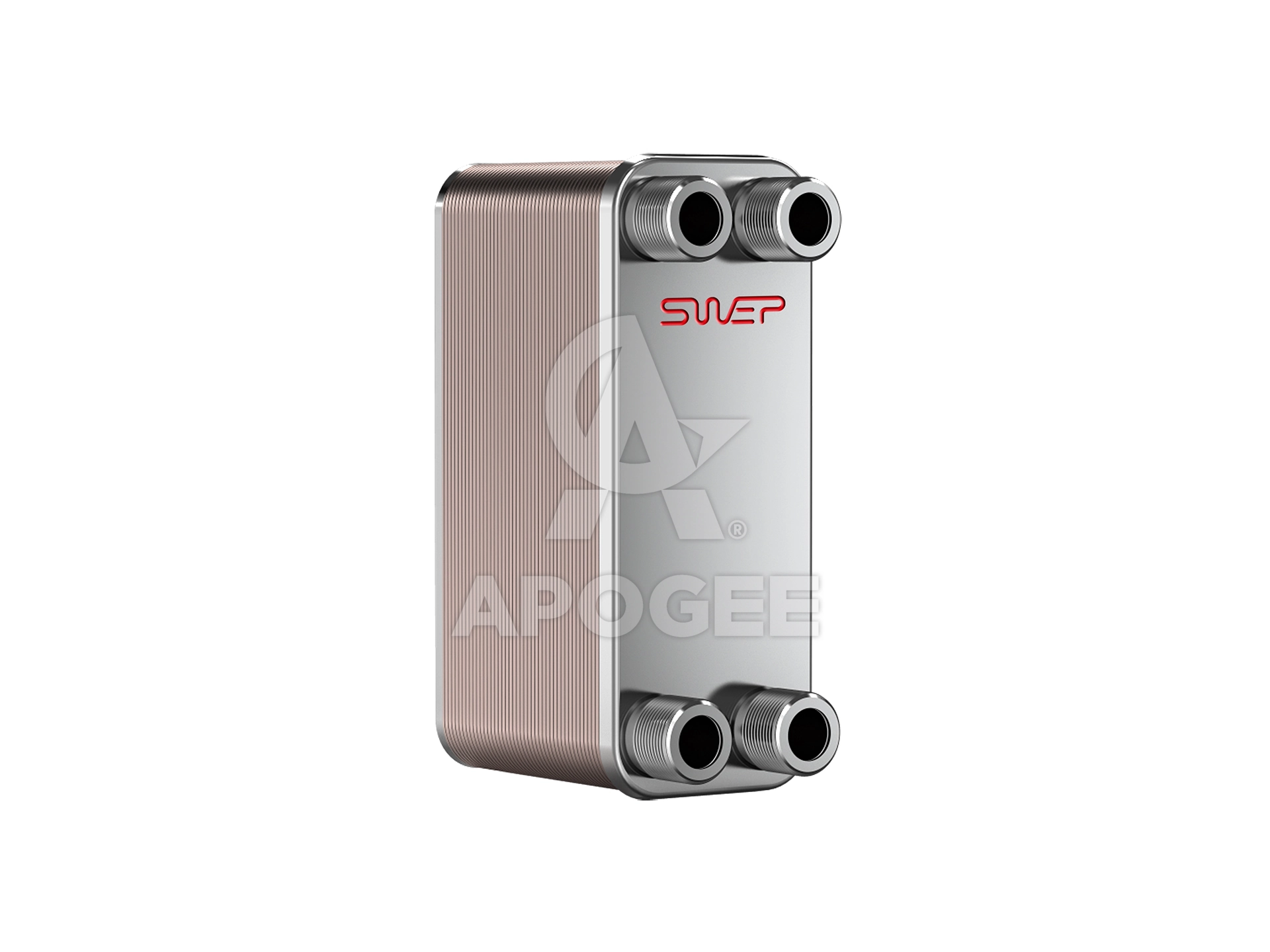

Пластинчат топлообменник фреон-вода SWEP B5THx10 3/4", Ø16mm - R410A, R32, R290, R600a
-
С удължена доставка
- Производители: SWEP
- Код: 0135431.0
- Тегло: 1,000 kg
Показаната цена на артикула е за 1 брой.
Пластинчат топлообменник фреон-вода SWEP B5THx10 3/4" / Ø16mm | 0135431.0
Серията SWEP B5TH предлага компактни и високоефективни пластинчати топлообменници, създадени за малки системи с високи изисквания към надеждността и термичната ефективност. Благодарение на своята здрава конструкция от неръждаема стомана с медна спойка, тези топлообменници осигуряват дългосрочна и безопасна работа при широк диапазон от температури и налягания. Подходящи са както за работа с вода и гликолови смеси, така и с разнообразни хладилни агенти, включително природни фреони като R290 (пропан) и R600a (изобутан).
Моделите от серията са проектирани за мощност от 2 до 40 kW и дебит между 0.1 и 4 m³/h. С компактни размери от 76 × 193 mm и стандартни ¾" присъединителни връзки, B5TH топлообменниците се интегрират лесно в ограничени пространства.
Примерни приложения:
Кондензатор за компактни хладилни или термостатични системи с R290
Хладилни лабораторни уреди
Медицински охладители за проби
Миниатюрни охлаждащи системи за електроника
Водни термостати с фреонова част
Охлаждане в автоматизирани машини и индустриални панели
Пластинчат топлообменник SWEP B5THx10 3/4" / Ø16mm - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | B5THx10 |
| Брой пластини | 10 |
| Каталожен номер | 0135431.0 |
| Мощност - кондензатор R32 | 1.2 kW при температура В40ºC - И50ºC (вторичен кръг) |
| Мощност - изпарител R32 | - |
| Мощност - кондензатор R410 | 1.0 kW при температура В40ºC - И50ºC (вторичен кръг) |
| Мощност - изпарител R410 | - |
| Мощност - кондензатор R290 | 1.8 kW при температура В20ºC - И25ºC (вторичен кръг) |
| Мощност - изпарител R290 | - |
| Мощност - кондензатор R600a | 1.9 kW при температура В20ºC - И25ºC (вторичен кръг) |
| Мощност - изпарител R600a | - |

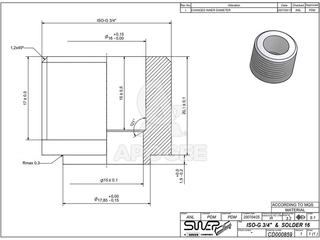

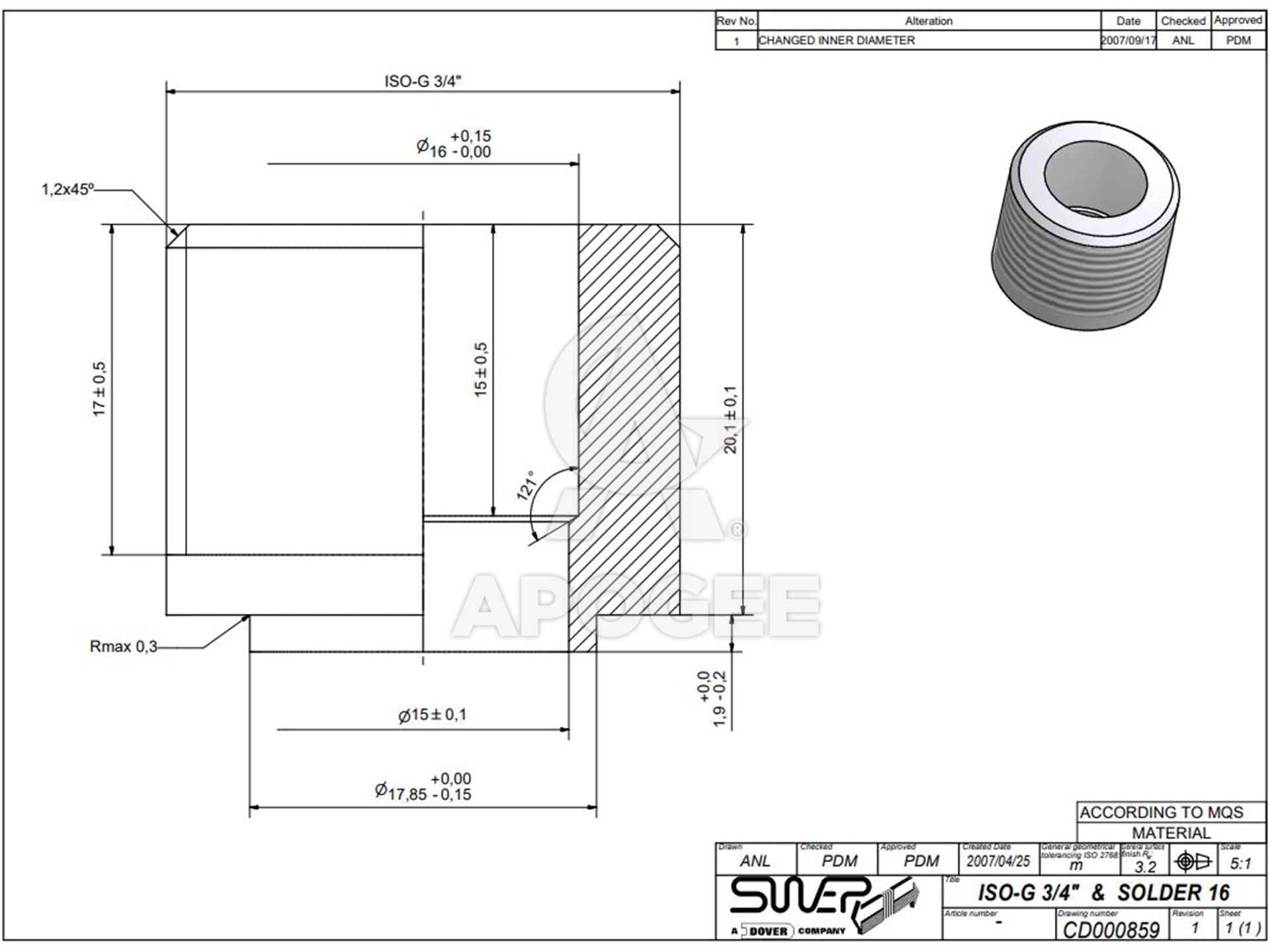

| Извод фреон | Външна резба G 3/4" или спояване вътрешно 16mm |
| Извод вода | Външна резба G 3/4" или спояване вътрешно 16mm |
| Макс. температура на работа | 150 ºC |
| Макс. работно налягане | 45 bar |
| Хладилни агенти | R410, R32, R290, R600a и др. |
| Топлообменна повърхност | 0.1 m2 |

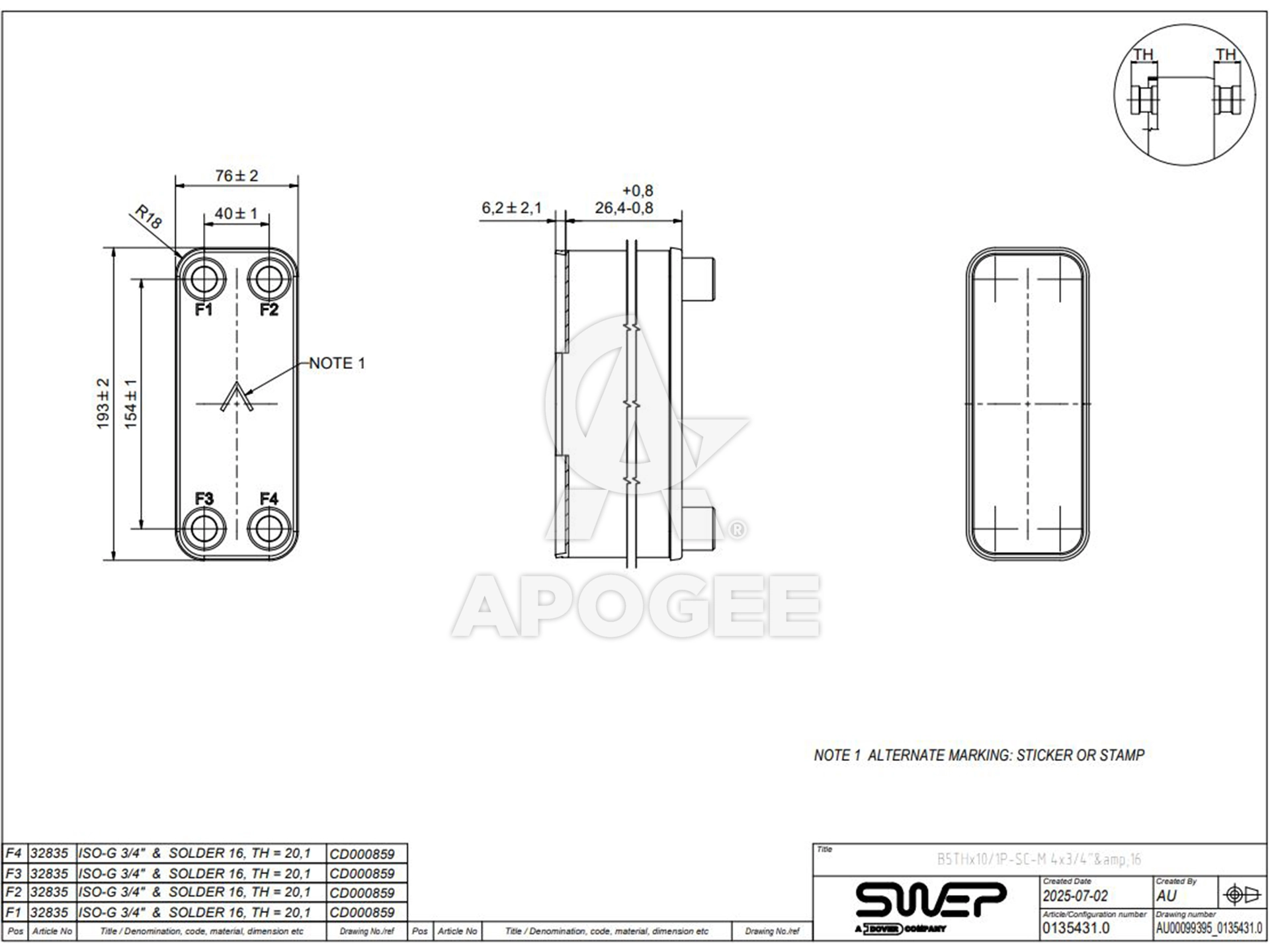

| Размери - дължина х ширина х височина | 193 mm х 76 mm х 26.4 mm |
| Тегло | 1.0 kg |
Изчислителни стойности за дадените мощности в таблицата:
- Изчисления при работа като кондензатор с фреон R32 и пропилен гликол 30% - PDF
- Изчисления при работа като изпарител с фреон R32 и пропилен гликол 30% - *не се препоръчва употребата като изпарител
- Изчисления при работа като кондензатор с фреон R410a и пропилен гликол 30% - PDF
- Изчисления при работа като изпарител с фреон R410a и пропилен гликол 30% - *не се препоръчва употребата като изпарител
- Изчисления при работа като кондензатор с фреон R290 и пропилен гликол 30% - PDF
- Изчисления при работа като изпарител с фреон R290 и пропилен гликол 30% - *не се препоръчва употребата като изпарител
- Изчисления при работа като кондензатор с фреон R600a и пропилен гликол 30% при температура 20ºC-25ºC - PDF
- Изчисления при работа като изпарител с фреон R600a и пропилен гликол 30% - *не се препоръчва употребата като изпарител
*SWEP не препоръчва използването на B5-серия топлообменници като изпарители защото: “скоростта на изпарения фреон е по-ниска от препоръчителната, което може да повлияе на транспорта на маслото”
Серия пластинчати топлообменници:
Подходящи аксесоари и резервни части за топлообменника могат да бъдат поръчани допълнително
