Пластинчат топлообменник вода-вода SWEP B10THx10 1"
-
С удължена доставка
- Производители: SWEP
- Код: 081689.0
- Тегло: 3,020 kg
Показаната цена на артикула е за 1 брой.

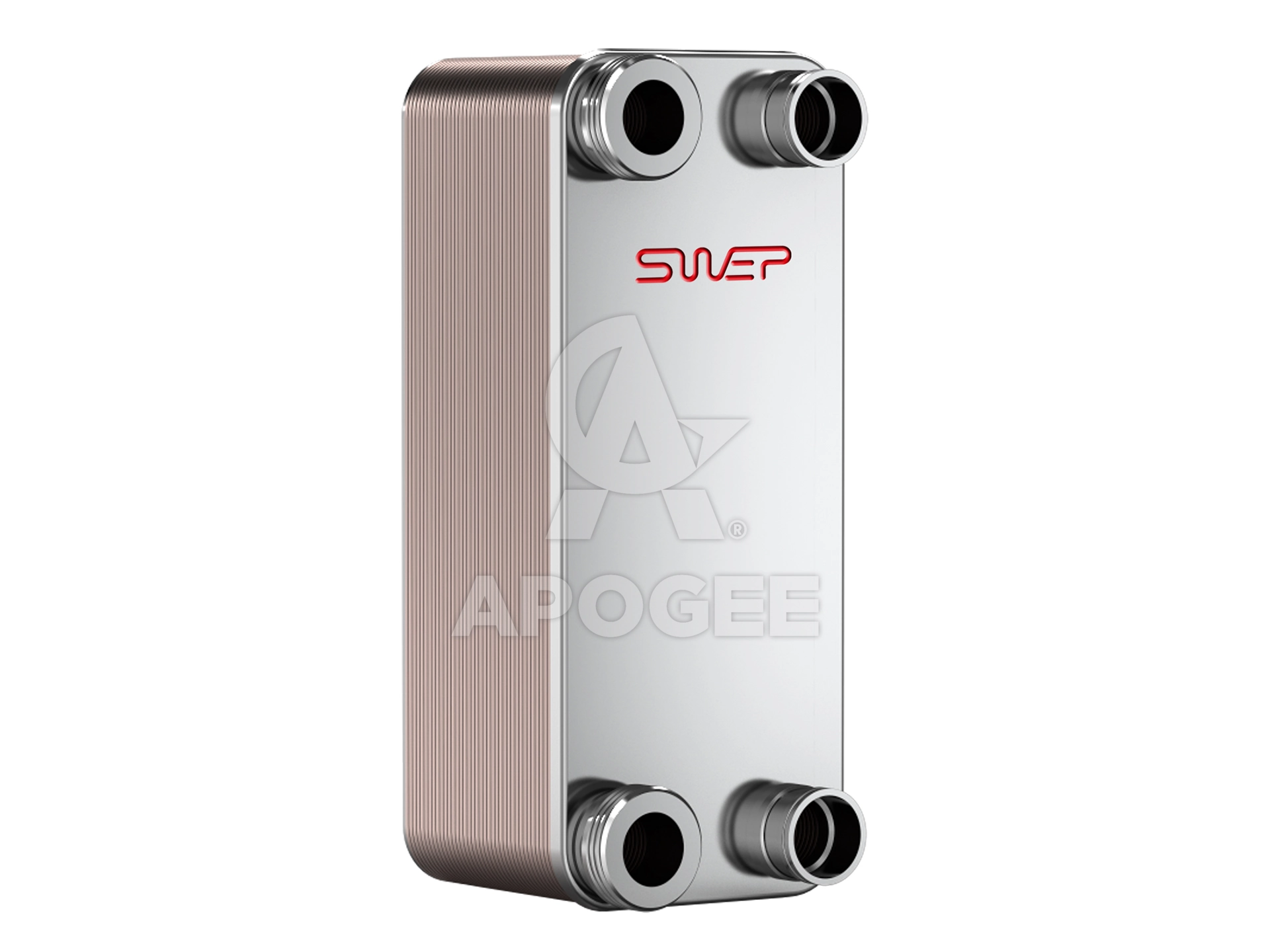

Пластинчат топлообменник вода - вода SWEP B10THx10 1"
Марка: SWEP
Модел: B10THx10
Арт. номер: 081689.0
Basic Article Nbr (BAN): 13830
SWEP B10T е високоефективен споен пластинчат топлообменник, проектиран за прецизен топлообмен при компактни размери. Моделът B10THx10/1P-SC-S с 10 H-тип пластини предлага отлично съотношение между ефективност и хидравлично съпротивление, което го прави изключително подходящ за вода–вода приложения като термопомпи, слънчеви инсталации, резервни котли и малки охладителни системи.
Изработен от неръждаема стомана 316/316L и споен с мед, топлообменникът работи безопасно при налягане до 30 bar. Компактната му конструкция и 4 резбови връзки ISO-G 1" улесняват интеграцията му в различни хидравлични схеми.
Пластинчат топлообменник вода - вода SWEP B10THx10 1", 0151585.0 - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | B10THx10 1" |
| Брой пластини | 10 |
| Каталожен номер | 081689.0 |
| Брой изводи вода | 4 |

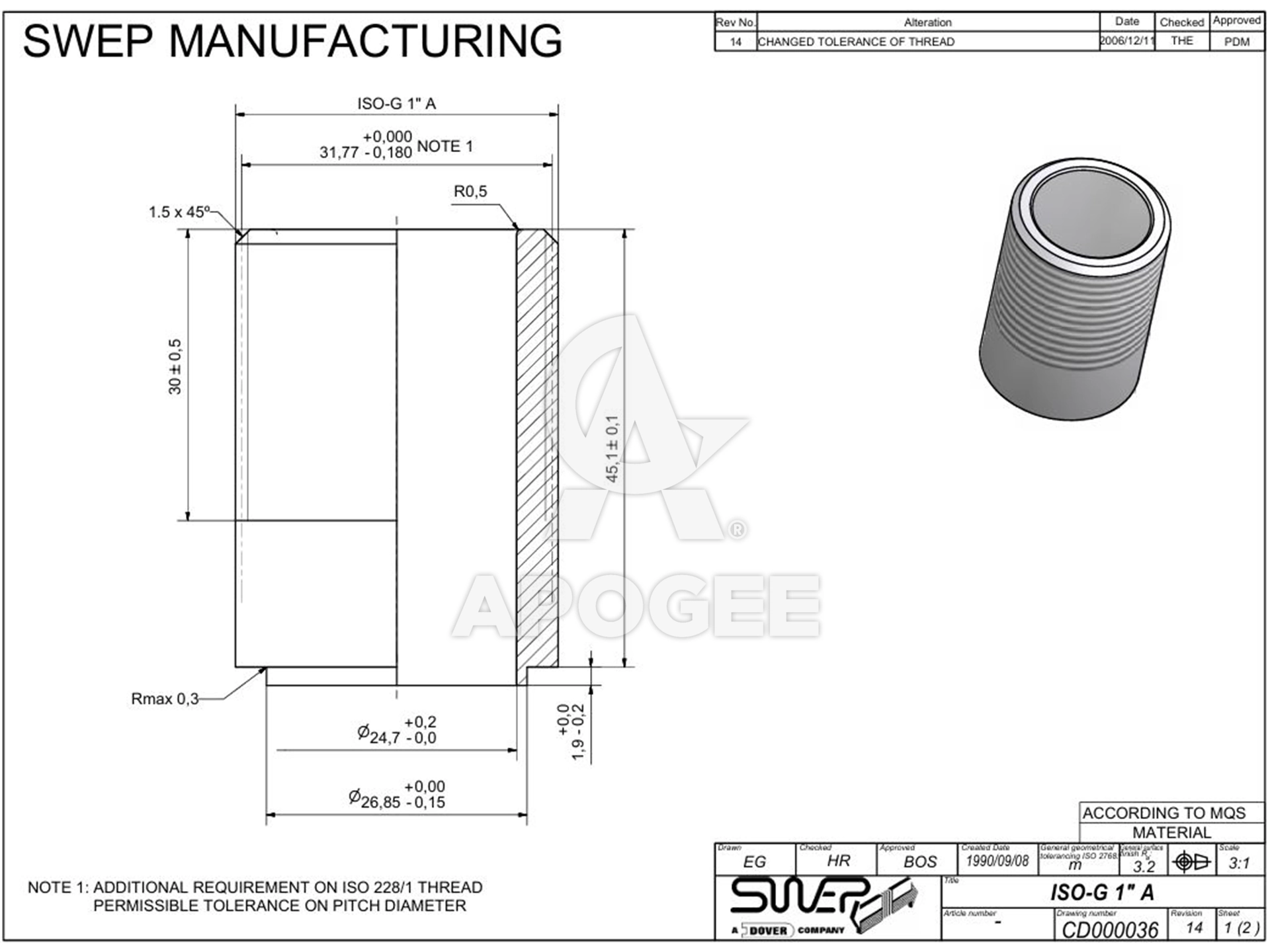

| Присъединителна резба | 4 х ISO-G 1" (мъжка) |
| Мощност при соларна система 80/60°C | 50/70°C | 7 kW |
| Мощност при термопомпа моноблок 60/50°C | 45/55°C | 3.2 kW |
| Мощност при температури 50-40°C | 35-45°C | 3.2 kW |
| Материално допустим температурен диапазон | –196°C до +225°C |
| Макс. работно налягане | 30 bar |
| Флуиди | Вода, гликоли, масла, емулсии и други |
| Топлообменна повърхност | 0.248 m² |
| Максимален воден дебит | 9.0 m³/h |

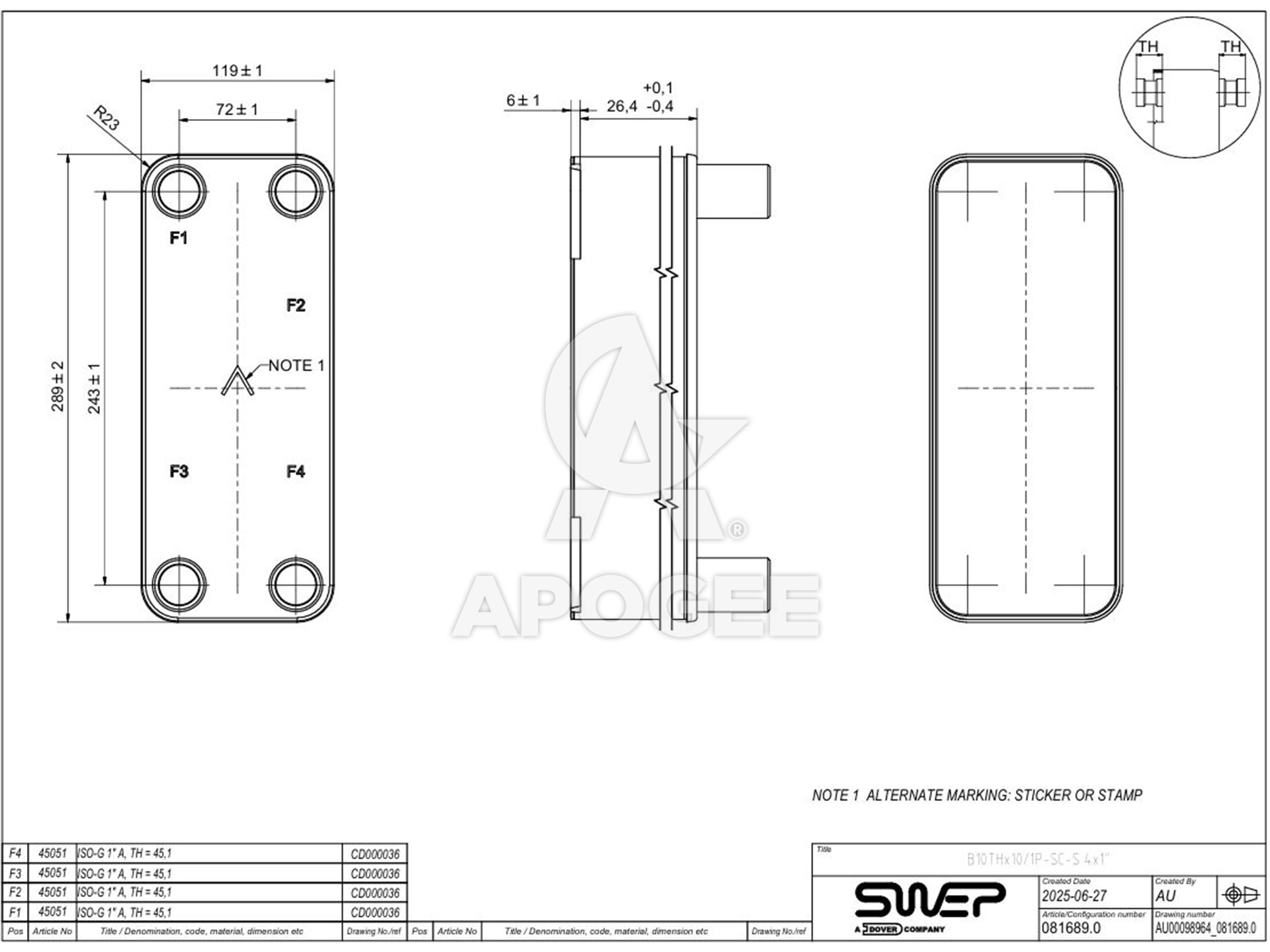

| Размери - дължина х ширина х височина | 289.0mm x 119.0mm x 26.4 mm |
| Тегло | 3.06 kg |
Изчислителни стойности за дадените мощности в таблицата можете да намерите в PDF файловете като кликнете върху тях:
- Изчисления при СОЛАРНА система (пропилен гликол 20% - вода):
Подгряващ кръг - Вход +80°C / Изход +60°C
Подгряван кръг - Вход +50°C / Изход +70°C
- PDF - Изчисления при ТЕРМОПОМПА МОНОБЛОК (пропилен гликол 20% - вода)
Подгряващ кръг - Вход +60°C / Изход +50°C
Подгряван кръг - Вход +45°C / Изход +55°C
- PDF - Изчисления при работа вода - вода с параметри:
Подгряващ кръг - Вход 50°C / Изход 40°C
Подгряван кръг - Вход 35°C / Изход 45°C
- PDF
Серия пластинчати топлообменници:
- Технически спецификации от производител SWEP за модел B10Hx10 - PDF
