Пластинчат топлообменник вода-вода SWEP B16Hx100 1 1/4"
-
С удължена доставка
- Производители: SWEP
- Код: 0151589.0
- Тегло: 14,000 kg
Показаната цена на артикула е за 1 брой.

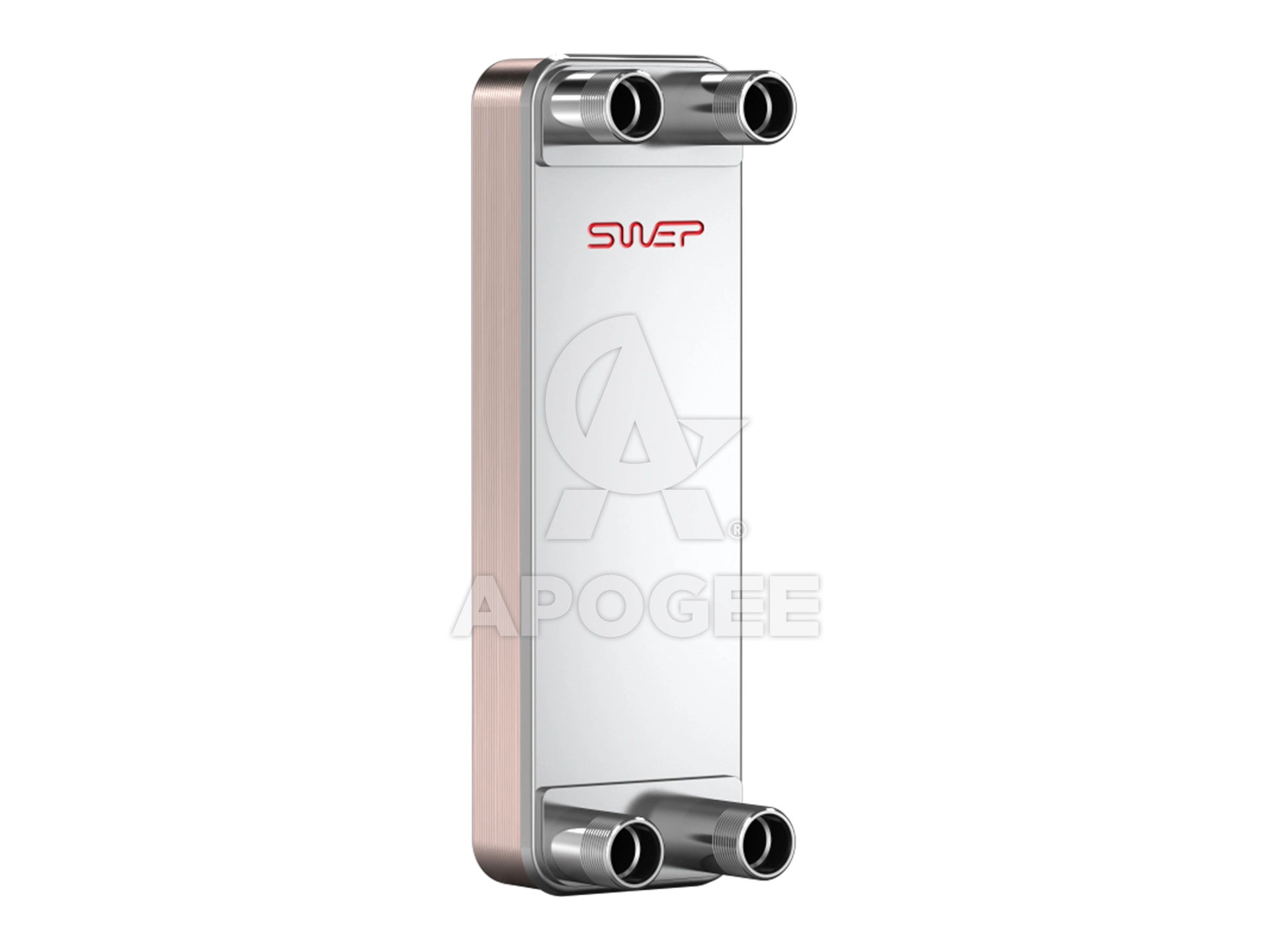

Пластинчат топлообменник вода - вода SWEP B16Hx100 1 1/4"
Марка: SWEP
Модел: B16Hx100
Арт. номер: 0151589.0
SWEP B16Hx100 е високоефективен споен пластинчат топлообменник, предназначен за приложения с индустриално охлаждане, отопление и топлообмен между флуиди като вода, гликол и фреони. С компактна конструкция и оптимизиран поток чрез H-тип пластини, този модел осигурява отлична ефективност при сравнително нисък пад на налягане.
Изграден от неръждаема стомана 316/316L и медна спойка, B16Hx100 е устойчив на агресивни среди и високи температури. Разполага с 100 топлообменни пластини и ефективна повърхност от 4.72 m². Присъединителните връзки са 1 1/4" (външна резба), което го прави съвместим с редица стандартни инсталации.
Пластинчат топлообменник вода - вода SWEP B16Hx100 1 1/4", 0151589.0 - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | B16Hx100 |
| Брой пластини | 100 |
| Каталожен номер | 0151589.0 |
| Брой изводи вода | 4 |

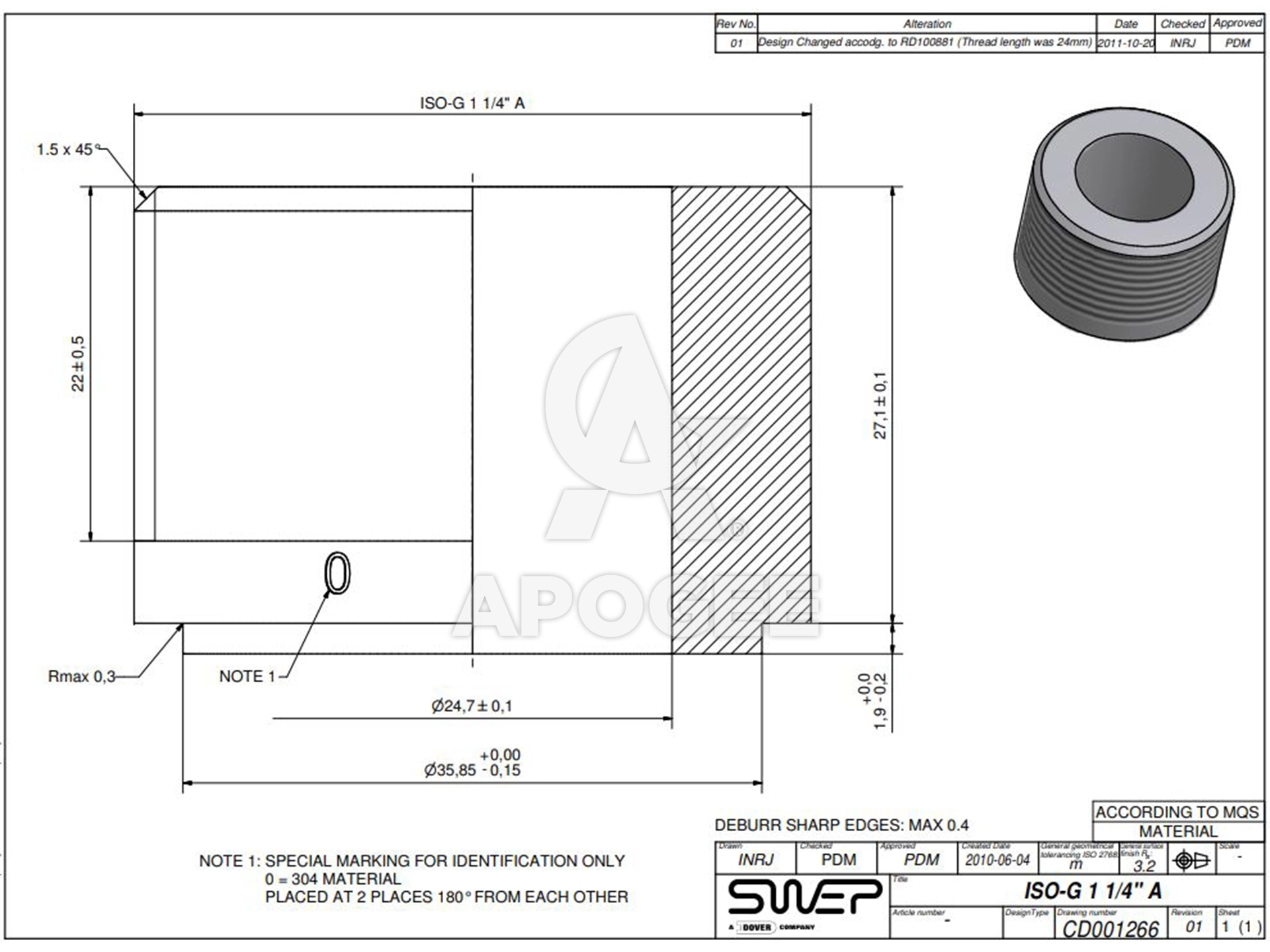

| Присъединителна резба | 4 х ISO-G 1 1/4" (мъжка) |
| Мощност при соларна система 80/60°C | 50/70°C | 200 kW |
| Мощност при термопомпа моноблок 60/50°C | 45/55°C | 85 kW |
| Мощност при температури 50-40°C | 35-45°C | 75 kW |
| Макс. температура на работа | –196°C до +225°C |
| Макс. работно налягане | 30 bar |
| Флуиди | Вода, гликоли, масла, емулсии и други |
| Топлообменна повърхност | 4.72 m² |
| Максимален воден дебит | 16.9 m³/h |

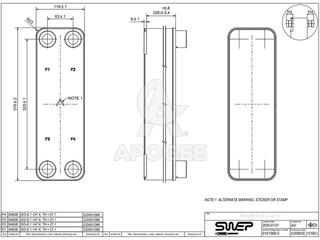

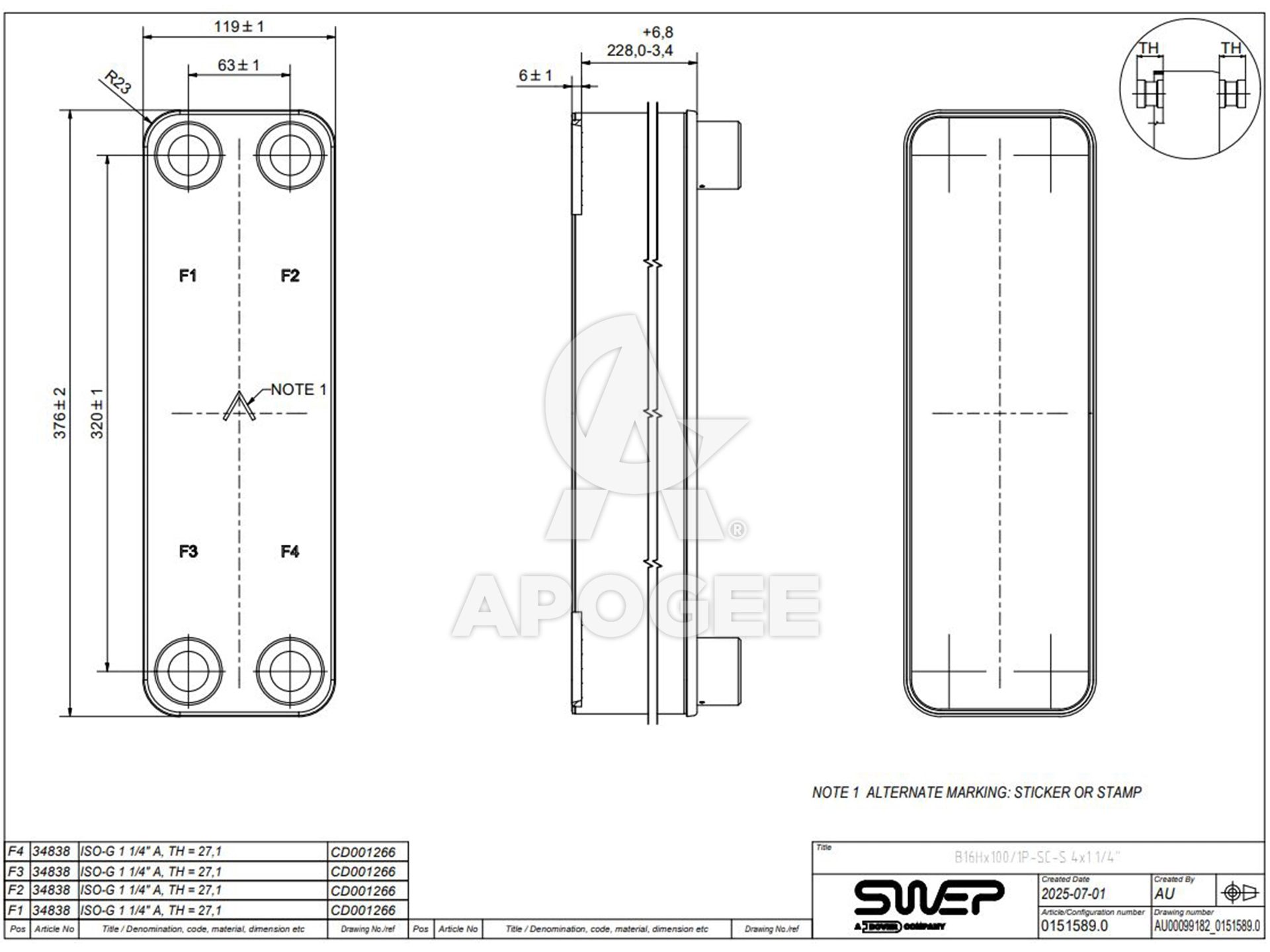

| Размери - дължина х ширина х височина | 376 mm х 119 mm х 228 mm |
| Тегло | 13.5 kg |
Изчислителни стойности за дадените мощности в таблицата можете да намерите в PDF файловете като кликнете върху тях:
- Изчисления при СОЛАРНА система (пропилен гликол 20% - вода):
Подгряващ кръг - Вход +80°C / Изход +60°C
Подгряван кръг - Вход +50°C / Изход +70°C
- PDF - Изчисления при ТЕРМОПОМПА МОНОБЛОК (пропилен гликол 20% - вода)
Подгряващ кръг - Вход +60°C / Изход +50°C
Подгряван кръг - Вход +45°C / Изход +55°C
- PDF - Изчисления при работа вода - вода с параметри:
Подгряващ кръг - Вход 50°C / Изход 40°C
Подгряван кръг - Вход 35°C / Изход 45°C
- PDF
Серия пластинчати топлообменници:
- Технически спецификации от производител SWEP за модел B16Hx100 - PDF
Код: 0151589.0
