Пластинчат топлообменник вода-вода SWEP B220Hx60 2"
-
С удължена доставка
- Производители: SWEP
- Код: 0272312.0
- Тегло: 28,000 kg
Показаната цена на артикула е за 1 брой.

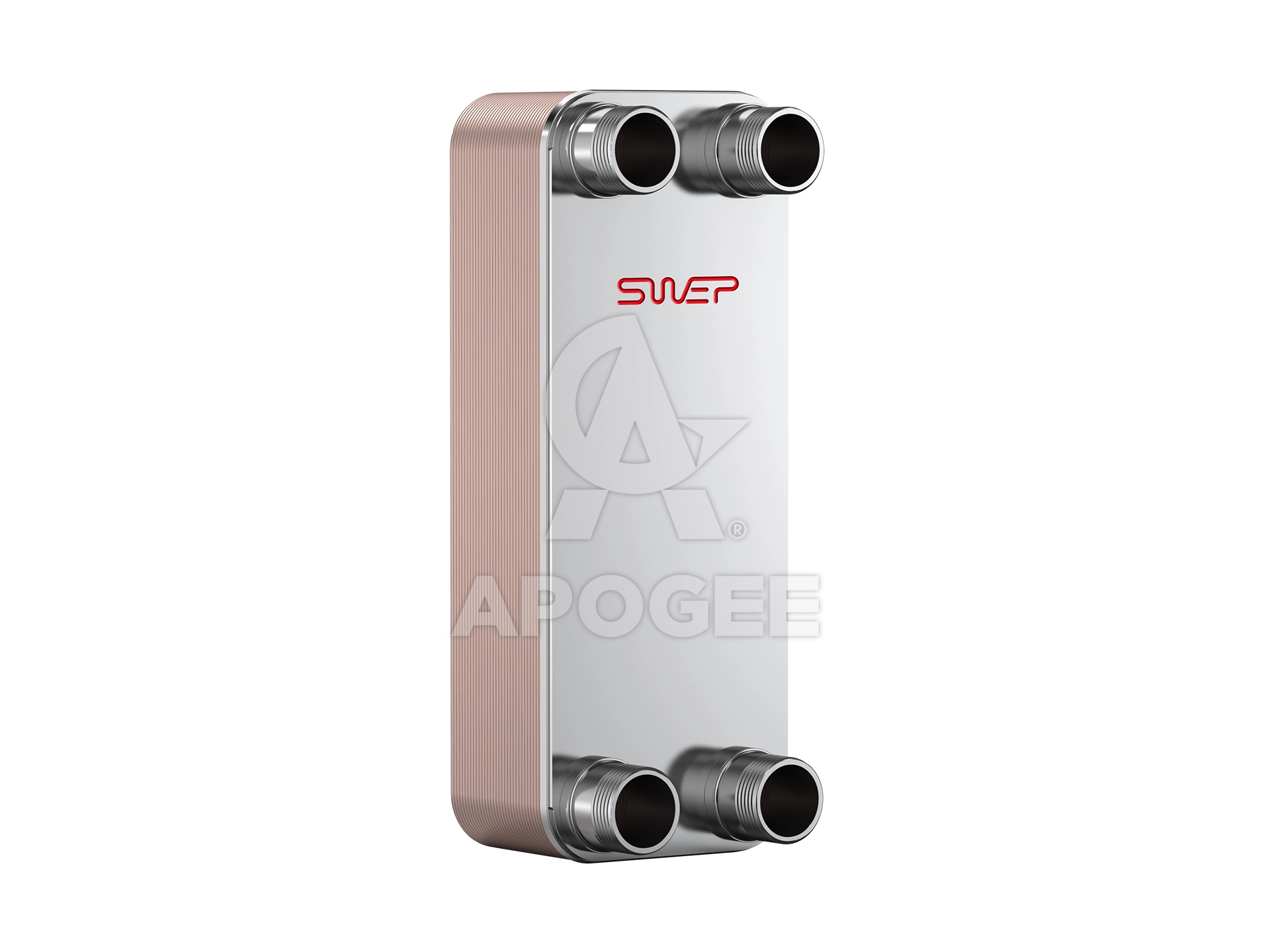

Пластинчат топлообменник вода-вода SWEP B220Hx60 - G2 | 0272312.0
SWEP B220 е високоефективен споен пластинчат топлообменник (BPHE), проектиран за приложения с висока топлинна ефективност при компактни размери. Моделът е изключително подходящ за отопление на битова гореща вода (БГВ), както и за други еднофазни приложения, включително маслени охладители, отоплителни инсталации и desuperheater-и (използване на остатъчна топлина от компресори).
Серията B220 предлага термична гъвкавост чрез двоен пакет от пластини (two-stack), което позволява адаптиране на топлинната дължина според изискванията на конкретната система. Това гарантира максимална ефективност при оптимална цена, без компромис в качеството и дълготрайността.
Пластинчат топлообменник вода - вода SWEP B220Hx60 G2", 0272312.0 - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | B220Hx60 |
| Брой пластини | 60 |
| Материал на пластините | AISI 316/316L неръждаема стомана |
| Каталожен номер | 0272312.0 |
| Брой изводи вода | 4 |
| Присъединителна резба | 4 х G2 |
| Мощност при соларна система 80/60°C | 50/70°C | 155 kW |
| Мощност при термопомпа моноблок 60/50°C | 45/55°C | 77 kW |
| Мощност при температури 50-40°C | 35-45°C | 78 kW |
| Материално допустим температурен диапазон | –40°C до +225°C |
| Макс. работно налягане | 31 bar |
| Флуиди | Вода, гликоли, масла, емулсии и други |
| Топлообменна повърхност | 5.93 m² |
| Максимален воден дебит | 39 m³/h |
| Размери - дължина х ширина х височина | 524mm x 202mm x 109.8mm |
| Тегло | 28 kg |
Изчислителни стойности за дадените мощности в таблицата можете да намерите в PDF файловете като кликнете върху тях:
- Изчисления при СОЛАРНА система (пропилен гликол 20% - вода):
Подгряващ кръг - Вход +80°C / Изход +60°C
Подгряван кръг - Вход +50°C / Изход +70°C
- PDF - Изчисления при ТЕРМОПОМПА МОНОБЛОК (пропилен гликол 20% - вода)
Подгряващ кръг - Вход +60°C / Изход +50°C
Подгряван кръг - Вход +45°C / Изход +55°C
- PDF - Изчисления при работа вода - вода с параметри:
Подгряващ кръг - Вход 50°C / Изход 40°C
Подгряван кръг - Вход 35°C / Изход 45°C
- PDF
*Важно: Посочените мощности са изчислени при конкретно зададени работни условия за всяко приложение (например температури на вторичния кръг, тип флуид, дебит). При промяна на температурите или използване на други флуиди (вода, гликол, различни хладилни агенти), мощността, падът на налягането и поведението на топлообменника може да се различават. Препоръчваме индивидуално изчисление за всеки проект за максимална ефективност и сигурност.
Серия пластинчати топлообменници:
- Технически спецификации от производител SWEP за модел B220Hx60 - PDF
Код: 0272312.0
