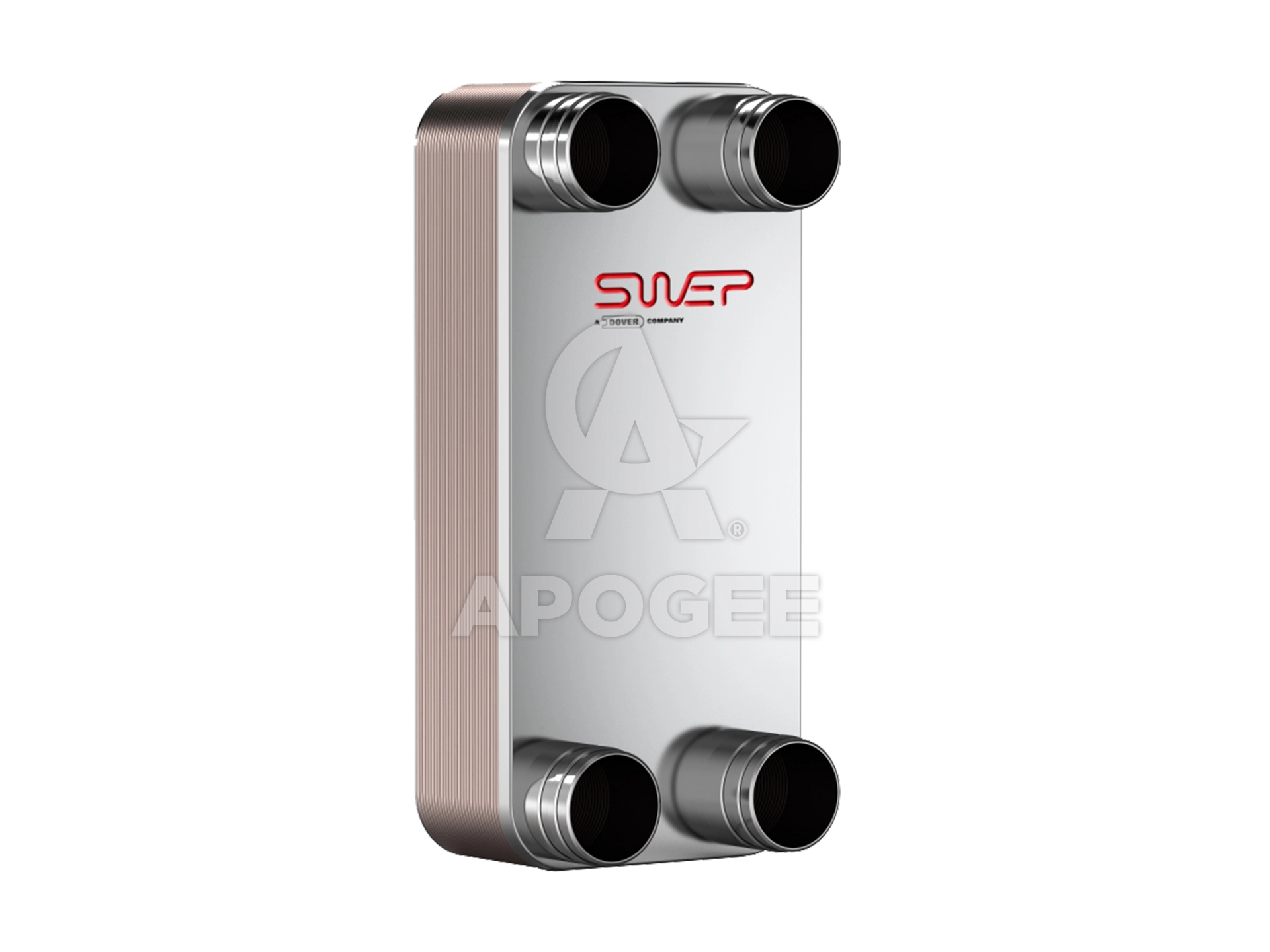

Пластинчат топлообменник вода-вода SWEP B56Hx100 - G 2½"
-
С удължена доставка
- Производители: SWEP
- Код: 0156238.1
- Тегло: 55,000 kg
Показаната цена на артикула е за 1 брой.
Пластинчат топлообменник вода-вода SWEP B56Hx100 - G 2½" | 0156238.1
SWEP B56 е мощен споен пластинчат топлообменник (BPHE), специално разработен за ефективен топлообмен в отоплителни и индустриални приложения. Със своята патентована AsyMatrix® технология, моделът предлага отлична термична ефективност при големи дебити и е особено подходящ за системи за централно топлоснабдяване, маслени охладители и други тежки натоварвания.
Благодарение на възможността за конфигуриране с до 280 пластини и максимален дебит от 76.2 m³/h, SWEP B56 е идеално решение за инсталации, изискващи висока производителност, компактна конструкция и надеждност при непрекъсната работа.
Пластинчат топлообменник вода - вода SWEP B56Hx100 G 2½", 0156238.1 - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | B56Hx100 |
| Брой пластини | 100 |
| Материал на пластините | AISI 316/316L неръждаема стомана |
| Каталожен номер | 0156238.1 |
| Брой изводи вода | 4 |

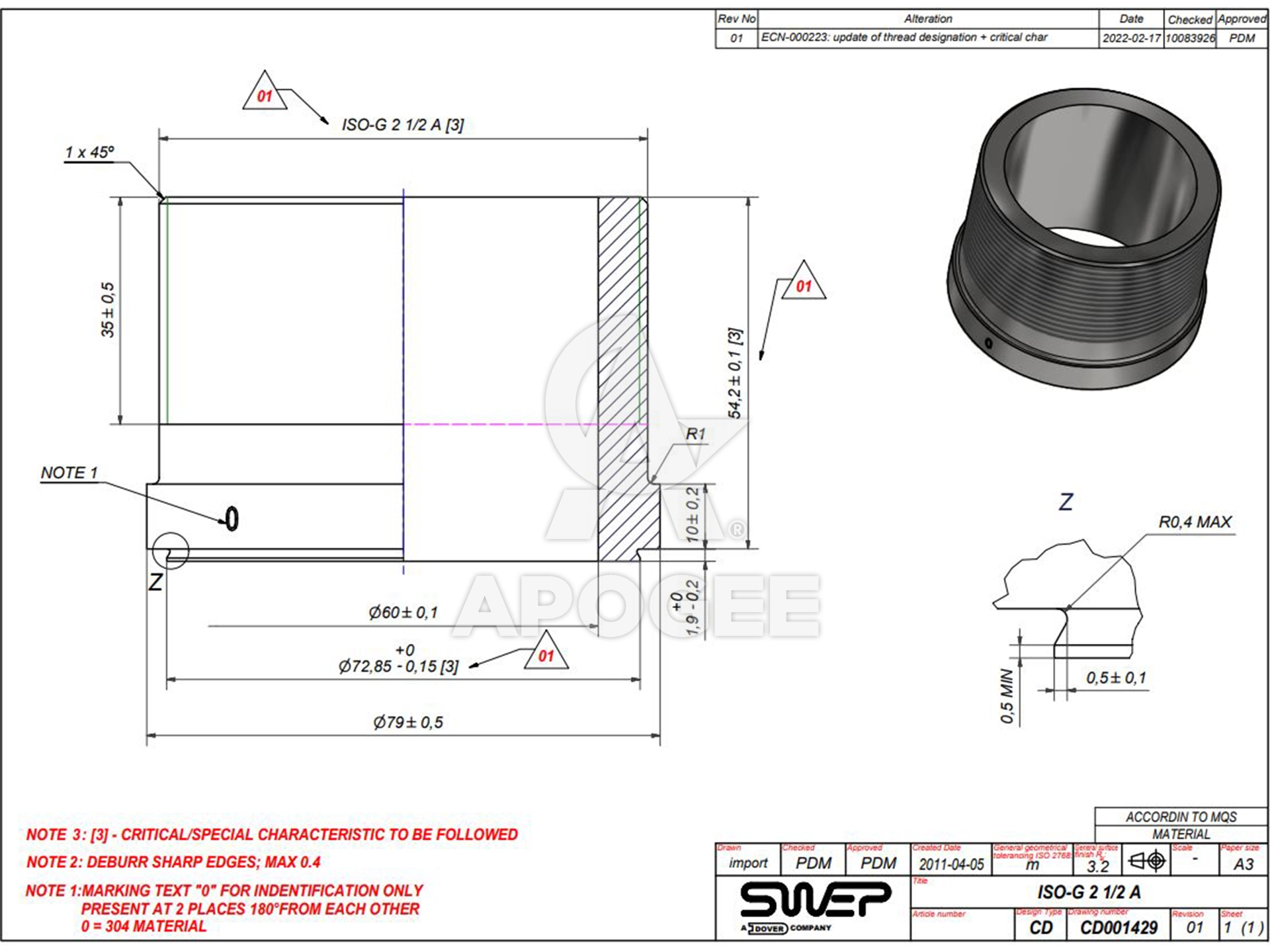

| Присъединителна резба | 4 х G 2½" |
| Мощност при соларна система 80/60°C | 50/70°C | 410 kW |
| Мощност при термопомпа моноблок 60/50°C | 45/55°C | 180 kW |
| Мощност при температури 50-40°C | 35-45°C | 210 kW |
| Материално допустим температурен диапазон | –40°C до +225°C |
| Макс. работно налягане | 25 bar |
| Флуиди | Вода, гликоли, масла, емулсии и други |
| Топлообменна повърхност | 11.2 m² |
| Максимален воден дебит | 76.2 m³/h |

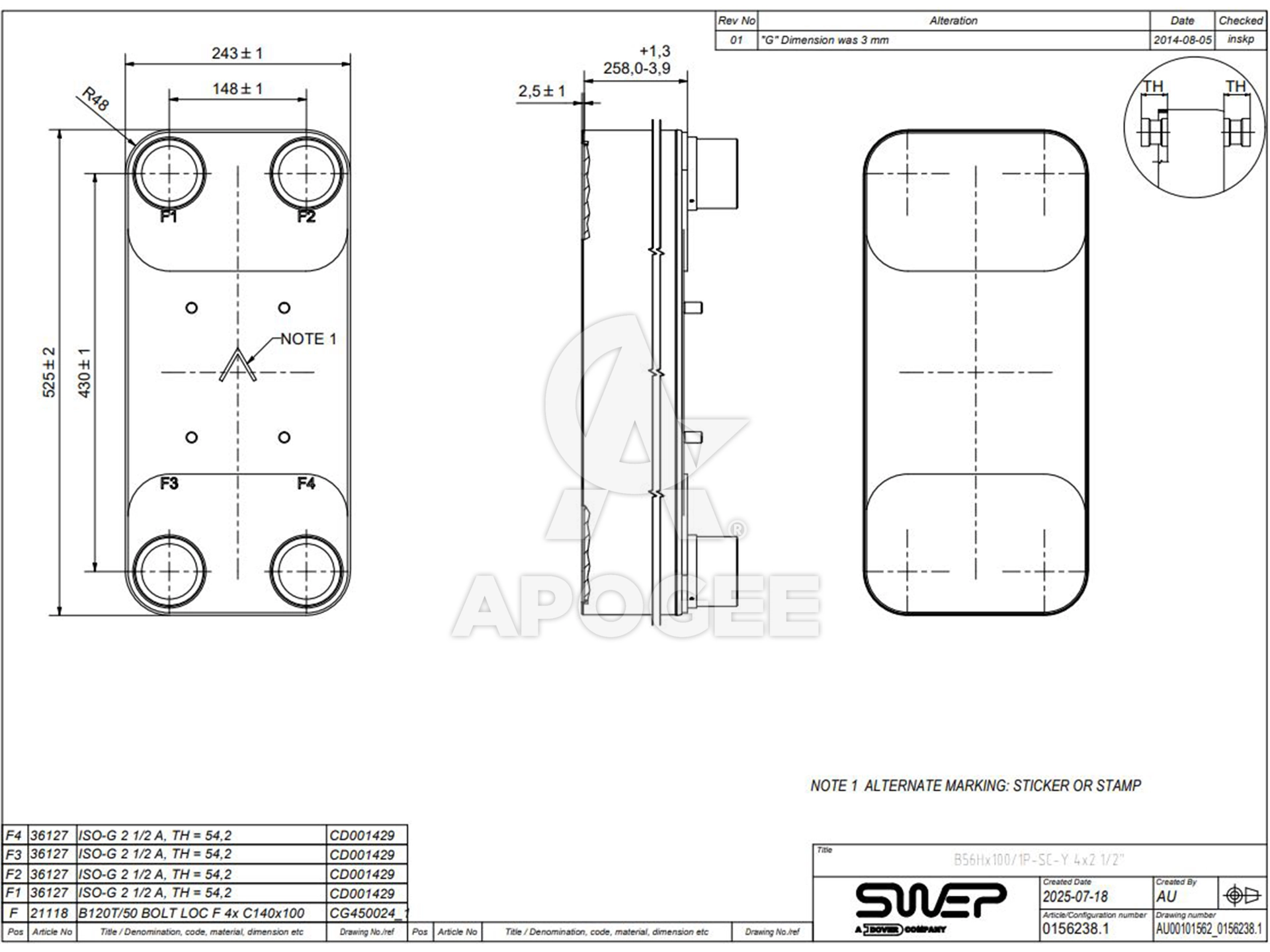

| Размери - дължина х ширина х височина | 525mm x 243mm x 258mm |
| Тегло | 54.9 kg |
Изчислителни стойности за дадените мощности в таблицата можете да намерите в PDF файловете като кликнете върху тях:
- Изчисления при СОЛАРНА система (пропилен гликол 20% - вода):
Подгряващ кръг - Вход +80°C / Изход +60°C
Подгряван кръг - Вход +50°C / Изход +70°C
- PDF - Изчисления при ТЕРМОПОМПА МОНОБЛОК (пропилен гликол 20% - вода)
Подгряващ кръг - Вход +60°C / Изход +50°C
Подгряван кръг - Вход +45°C / Изход +55°C
- PDF - Изчисления при работа вода - вода с параметри:
Подгряващ кръг - Вход 50°C / Изход 40°C
Подгряван кръг - Вход 35°C / Изход 45°C
- PDF
*Важно: Посочените мощности са изчислени при конкретно зададени работни условия за всяко приложение (например температури на вторичния кръг, тип флуид, дебит). При промяна на температурите или използване на други флуиди (вода, гликол, различни хладилни агенти), мощността, падът на налягането и поведението на топлообменника може да се различават. Препоръчваме индивидуално изчисление за всеки проект за максимална ефективност и сигурност.
Серия пластинчати топлообменници:
- Технически спецификации от производител SWEP за модел B56Hx100 - PDF
Код: 0156238.1
