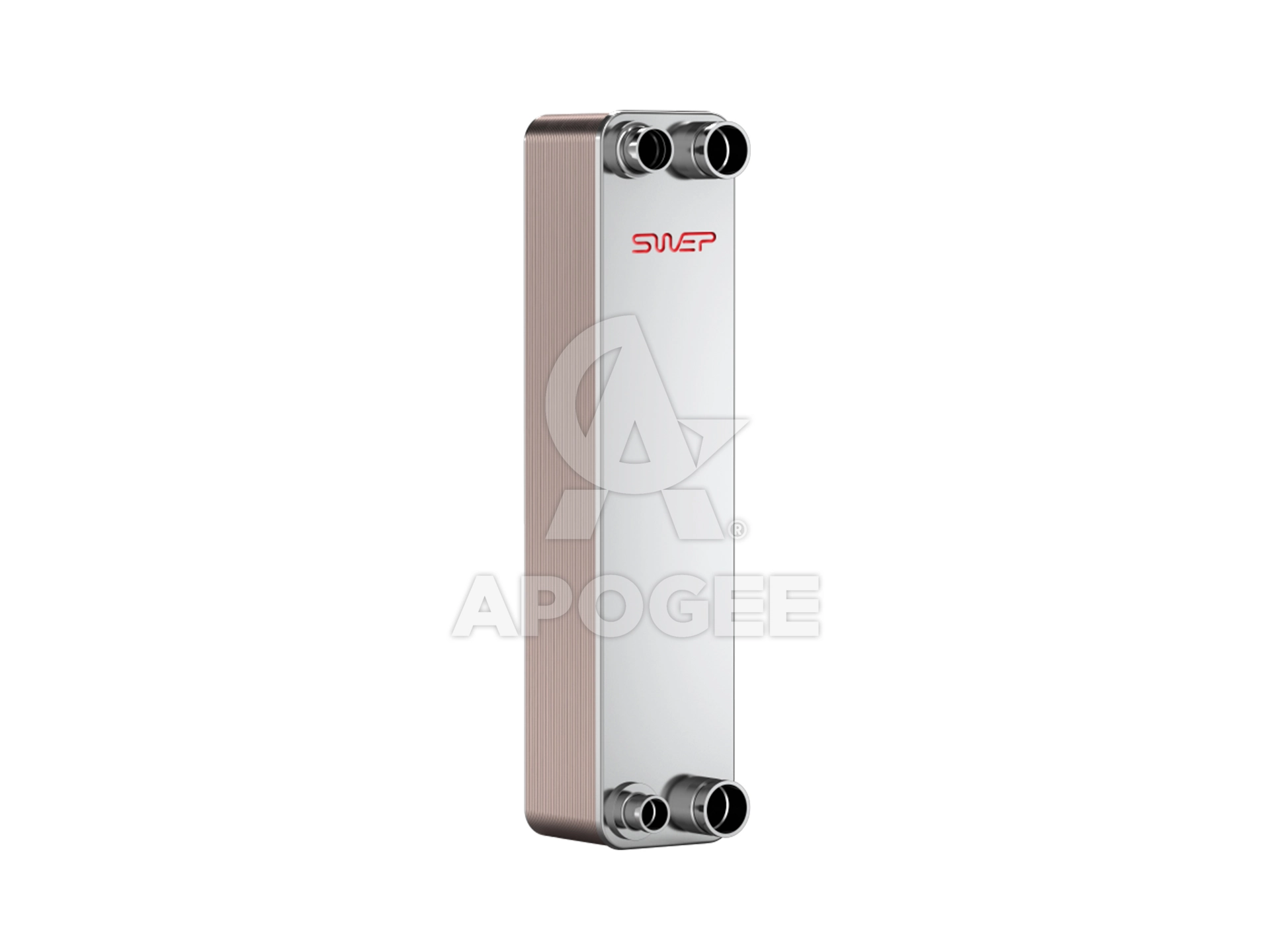

Пластинчат топлообменник вода-вода SWEP B86Hx50 - G1" - Ø22mm
-
С удължена доставка
- Производители: SWEP
- Код: 0232282.0
- Тегло: 9,000 kg
Показаната цена на артикула е за 1 брой.
Пластинчат топлообменник вода-вода SWEP B86Hx50 - G1" - Ø22mm | 0232282.0
SWEP B86 е споен пластинчат топлообменник (BPHE), проектиран да осигурява висока термична ефективност при компактни размери. Благодарение на усъвършенстваната си вътрешна геометрия и надеждната си конструкция, той е отлично решение за отоплителни, охлаждащи и индустриални системи, при които се търси оптимално съотношение между мощност, ефективност и заемано пространство.
Серията B86 се отличава с плътно подредени канални пътища, позволяващи ефективен топлообмен при нисък пад на налягане и висока гъвкавост при избор на конфигурация. Конструкцията е изцяло от неръждаема стомана AISI 316 със спойка от мед (Cu), което гарантира дълъг експлоатационен живот дори при агресивни среди и високи термични натоварвания.
Топлообменниците от тази серия са подходящи за работа с вода, гликолови смеси и различни хладилни агенти, което ги прави универсално решение за широк спектър от приложения. Като в конкретиният случай имаме примерни изчислителни листи при работа ВОДА - ВОДА.
Серията SWEP B86 комбинира висока топлинна плътност, надеждна механична якост и гъвкавост при проектиране, което я прави предпочитан избор за инженери и инсталатори, търсещи ефективност и дълготрайност в едно.
Пластинчат топлообменник вода - вода SWEP B86Hx50 G1" - Ø22mm, 0232282.0 - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | B86Hx50 |
| Брой пластини | 50 |
| Каталожен номер | 0232282.0 |
| Брой изводи вода | 4 |

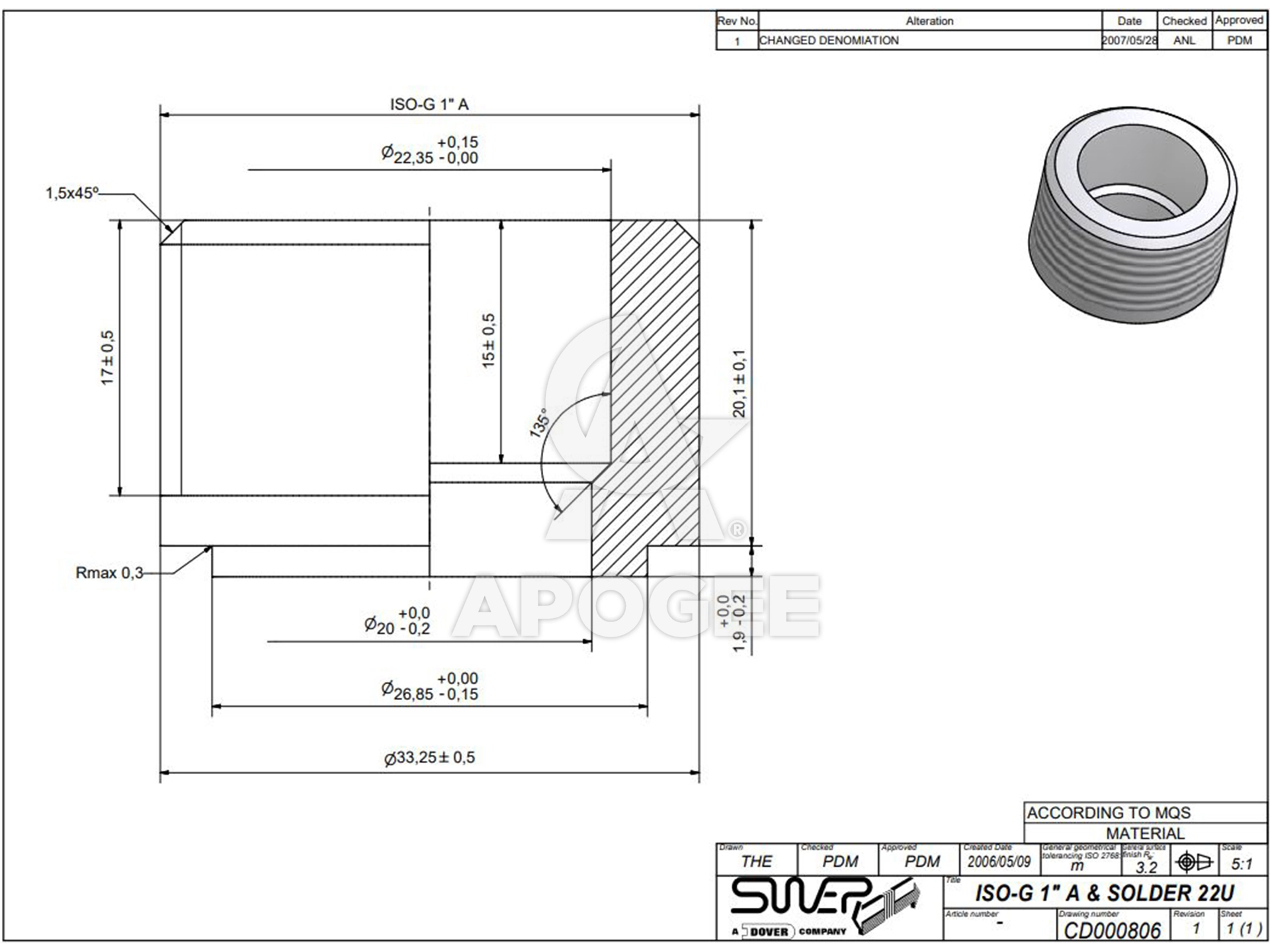

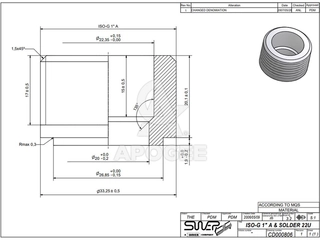

| Присъединителна резба или спойка | 4 х ISO-G1" - Ø22mm |
| Мощност при соларна система 80/60°C | 50/70°C | 75 kW |
| Мощност при термопомпа моноблок 60/50°C | 45/55°C | 37 kW |
| Мощност при температури 50-40°C | 35-45°C | 37 kW |
| Материално допустим температурен диапазон | –196°C до +225°C |
| Макс. работно налягане | 45 bar |
| Флуиди | Вода, гликоли, масла, емулсии и други |
| Топлообменна повърхност | 2.88 m² |
| Максимален воден дебит | 9.0 m³/h |

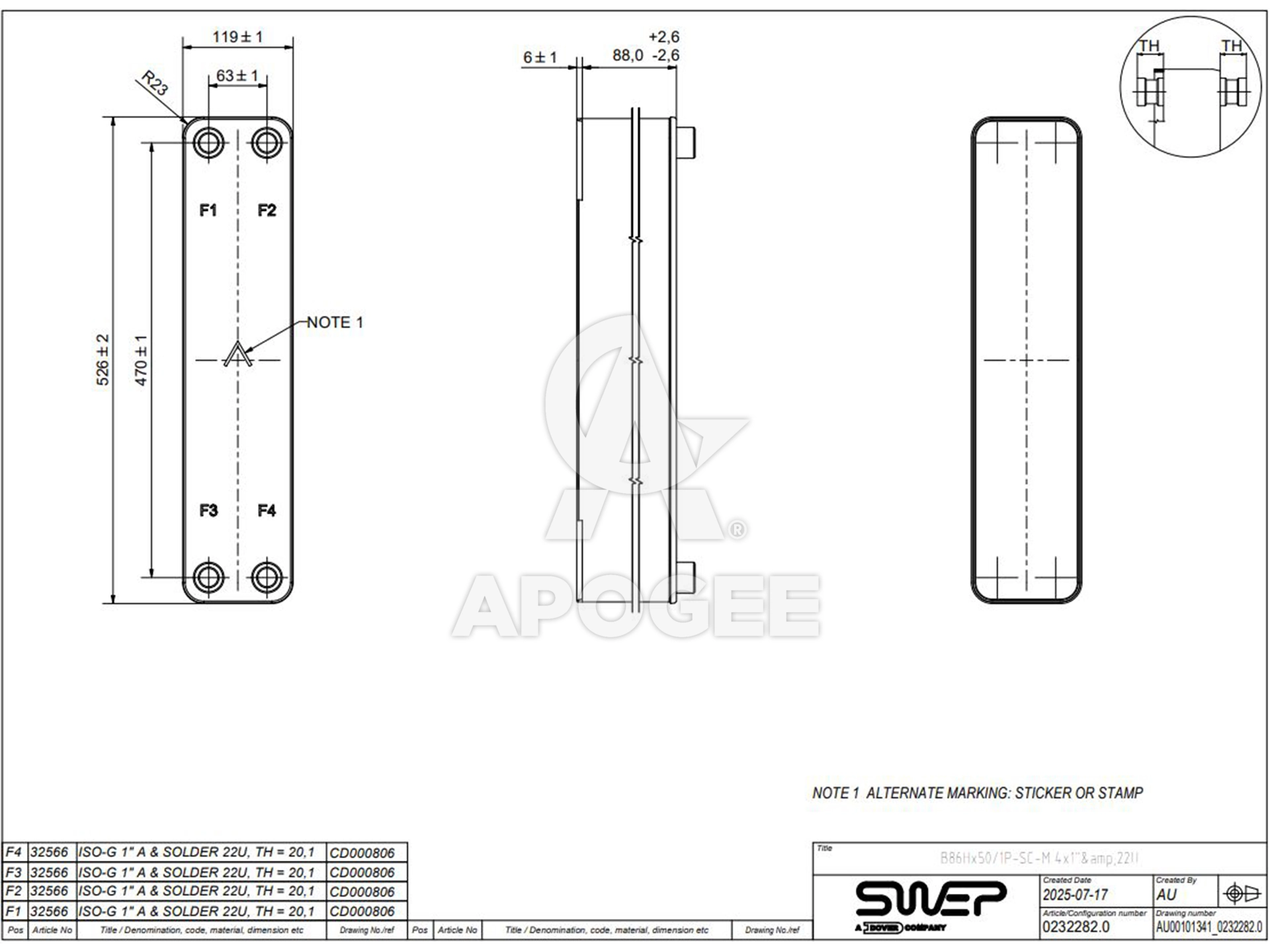

| Размери - дължина х ширина х височина | 526mm x 119mm x 88 mm |
| Тегло | 8.92 kg |
Изчислителни стойности за дадените мощности в таблицата можете да намерите в PDF файловете като кликнете върху тях:
- Изчисления при СОЛАРНА система (пропилен гликол 20% - вода):
Подгряващ кръг - Вход +80°C / Изход +60°C
Подгряван кръг - Вход +50°C / Изход +70°C
- PDF - Изчисления при ТЕРМОПОМПА МОНОБЛОК (пропилен гликол 20% - вода)
Подгряващ кръг - Вход +60°C / Изход +50°C
Подгряван кръг - Вход +45°C / Изход +55°C
- PDF - Изчисления при работа вода - вода с параметри:
Подгряващ кръг - Вход 50°C / Изход 40°C
Подгряван кръг - Вход 35°C / Изход 45°C
- PDF
*Важно: Посочените мощности са изчислени при конкретно зададени работни условия за всяко приложение (например температури на вторичния кръг, тип флуид, дебит). При промяна на температурите или използване на други флуиди (вода, гликол, различни хладилни агенти), мощността, падът на налягането и поведението на топлообменника може да се различават. Препоръчваме индивидуално изчисление за всеки проект за максимална ефективност и сигурност.
Серия пластинчати топлообменници:
- Технически спецификации от производител SWEP за модел B86Hx50 - PDF
Код: 0232282.0
