Пластинчат топлообменник вода-вода SWEP E5THx10-3/4"
-
С удължена доставка
- Производители: SWEP
- Код: 0145510.0
- Тегло: 1,000 kg
Показаната цена на артикула е за 1 брой.
Пластинчат топлообменник фреон-вода SWEP E5THx10-3/4" | 0145510.0

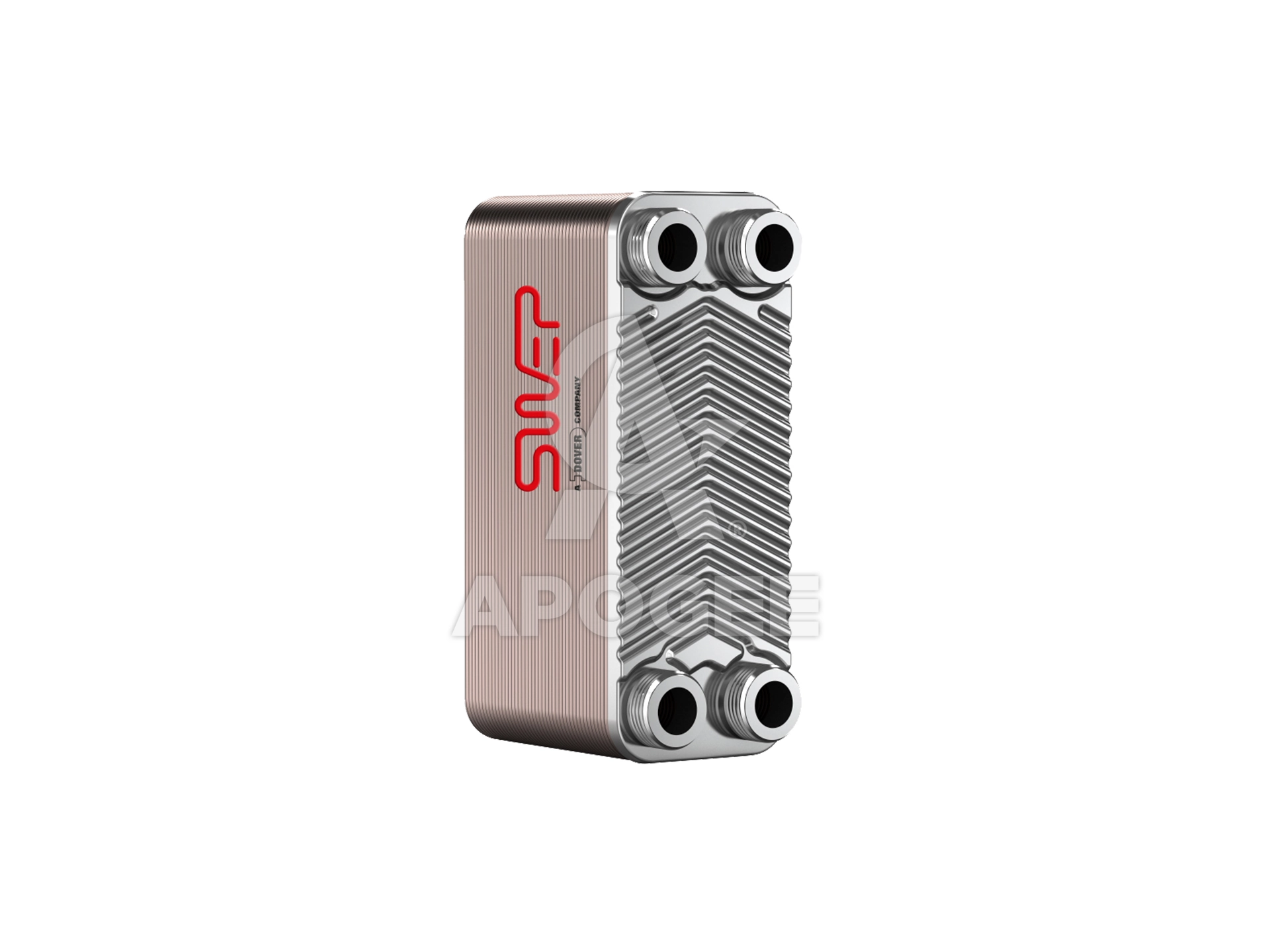

Моделът SWEP E5THx10 е изключително компактен споен пластинчат топлообменник, проектиран за системи с ограничено пространство и средни работни налягания (Pressure Style S – до 39 bar). Изработен е от неръждаема стомана 316/316L с медна спойка, осигуряваща дълготрайност и устойчивост на корозия.
Със своите 10 пластини и обща топлообменна площ от 0.096 m², моделът е отличен избор за стенни газови котли, бойлери и други битови отоплителни решения. Максималният допустим воден дебит достига 4 m³/h, като устройството е сертифицирано за изпитвателно налягане 24 bar (маркирано на страните F2-F4).

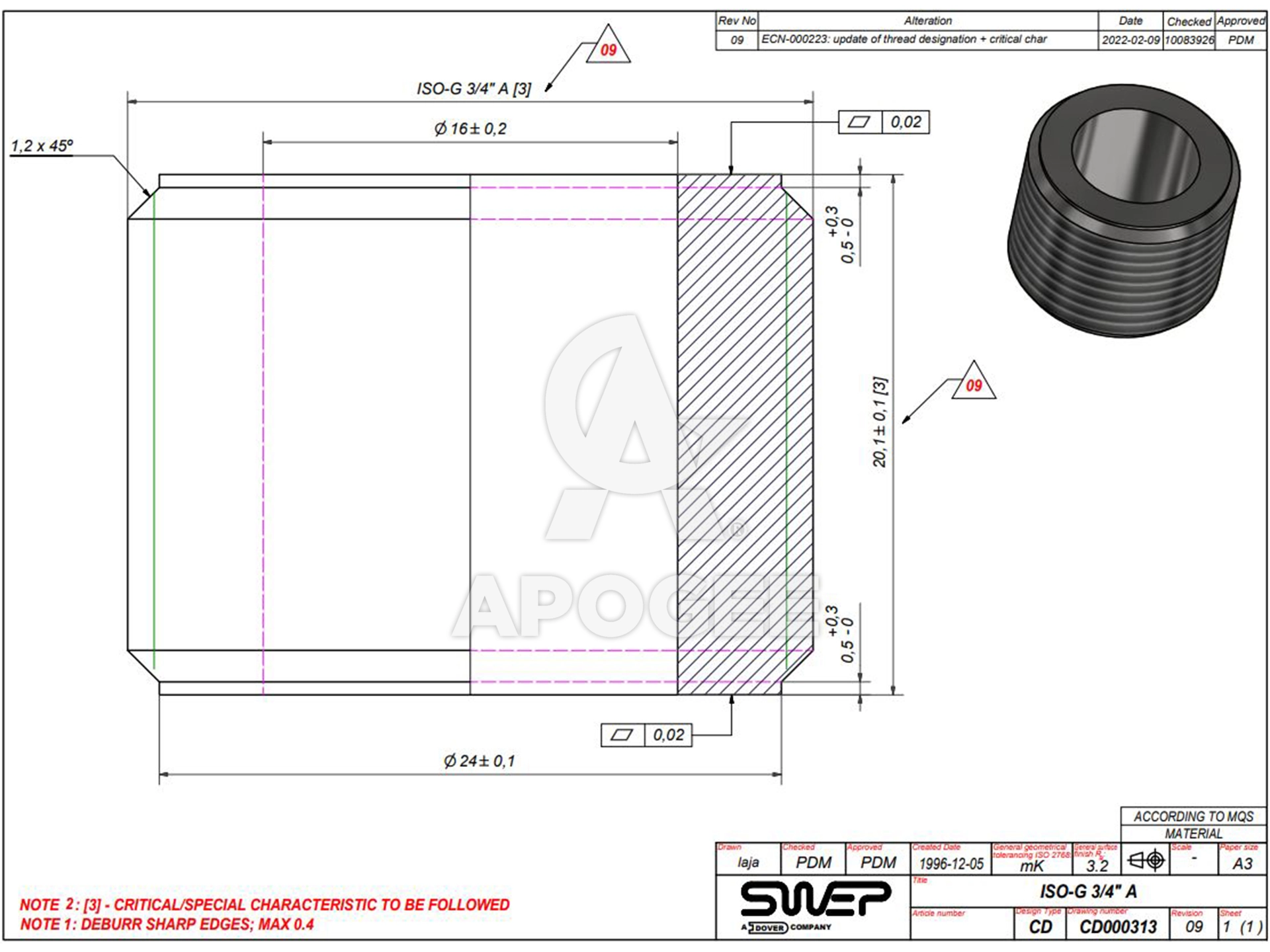

Този топлообменник разполага с четири присъединителни връзки ISO-G ¾" (20 mm) от неръждаема стомана 316/316L, които осигуряват лесен и надежден монтаж.
Основни приложения:
- Стенни газови котли
- Системи за битова гореща вода
- Бойлери и компактни отоплителни инсталации
Пластинчат топлообменник вода - вода SWEP E5THx10, 0145510.0 - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | E5THx10-3/4" |
| Брой пластини | 10 |
| Каталожен номер | 0145510.0 |
| Брой изводи вода | 4 |
| Присъединителна резба | 4 х ISO-G 3/4" (мъжка) |
| Мощност при соларна система 80/60°C | 50/70°C | 2 kW |
| Мощност при термопомпа моноблок 60/50°C | 45/55°C | 1 kW |
| Мощност при температури 50-40°C | 35-45°C | 1 kW |
| Материално допустим температурен диапазон | –196°C до +225°C |
| Макс. работно налягане | 31 bar |
| Флуиди | Вода, гликоли, масла, емулсии и други |
| Топлообменна повърхност | 0.1 m² |
| Максимален воден дебит | 4.0 m³/h |

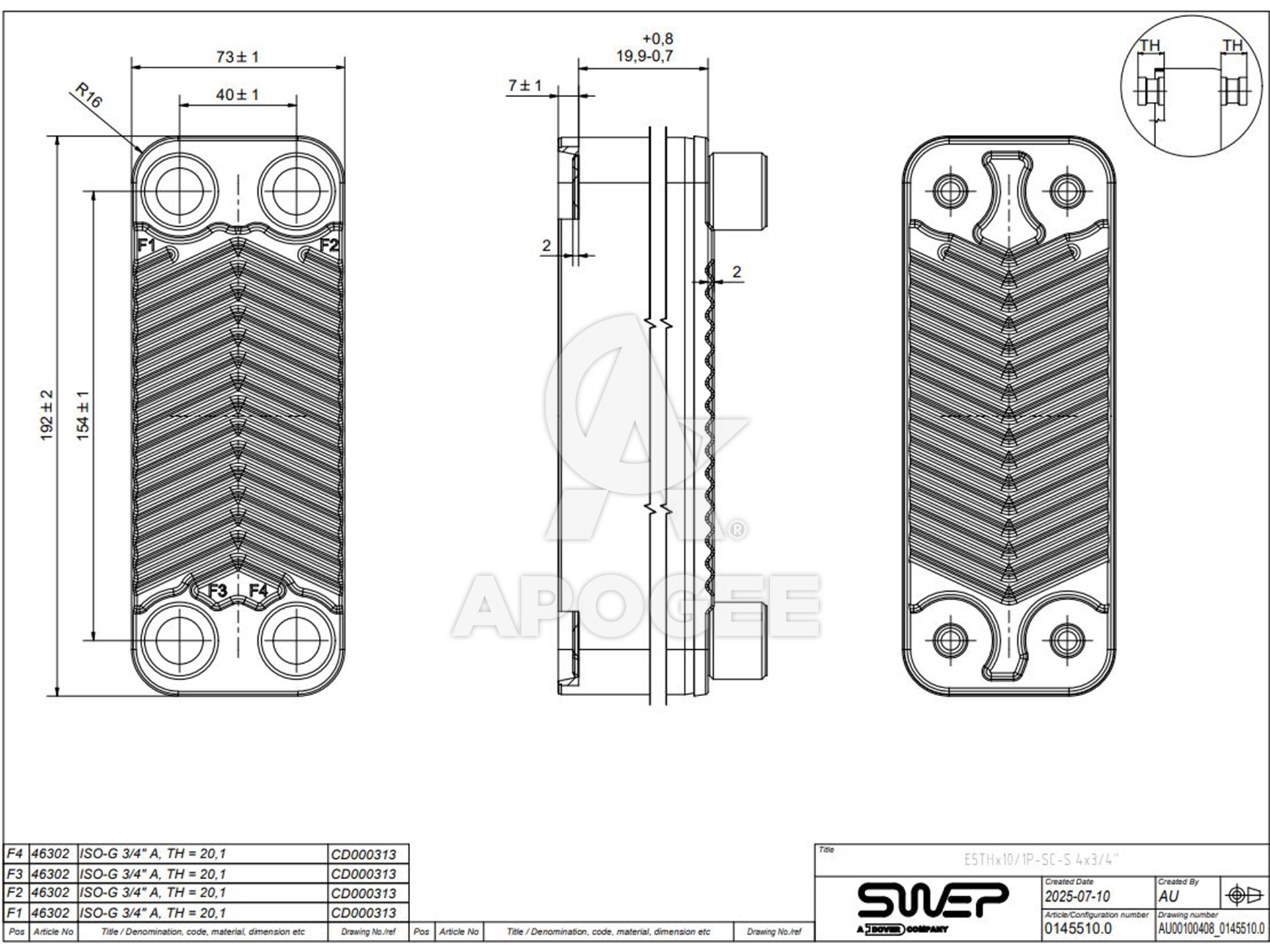

| Размери - дължина х ширина х височина | 192.0mm x 73.0mm x 19.92 mm |
| Тегло | 0.640 kg |
Изчислителни стойности за дадените мощности в таблицата можете да намерите в PDF файловете като кликнете върху тях:
- Изчисления при СОЛАРНА система (пропилен гликол 20% - вода):
Подгряващ кръг - Вход +80°C / Изход +60°C
Подгряван кръг - Вход +50°C / Изход +70°C
- PDF - Изчисления при ТЕРМОПОМПА МОНОБЛОК (пропилен гликол 20% - вода)
Подгряващ кръг - Вход +60°C / Изход +50°C
Подгряван кръг - Вход +45°C / Изход +55°C
- PDF - Изчисления при работа вода - вода с параметри:
Подгряващ кръг - Вход 50°C / Изход 40°C
Подгряван кръг - Вход 35°C / Изход 45°C
- PDF
*Важно: Посочените мощности са изчислени при конкретно зададени работни условия за всяко приложение (например температури на вторичния кръг, тип флуид, дебит). При промяна на температурите или използване на други флуиди (вода, гликол, различни хладилни агенти), мощността, падът на налягането и поведението на топлообменника може да се различават. Препоръчваме индивидуално изчисление за всеки проект за максимална ефективност и сигурност.
Серия пластинчати топлообменници:
- Технически спецификации от производител SWEP за модел E5THx10-3/4" - PDF
Код: 0145510.0
