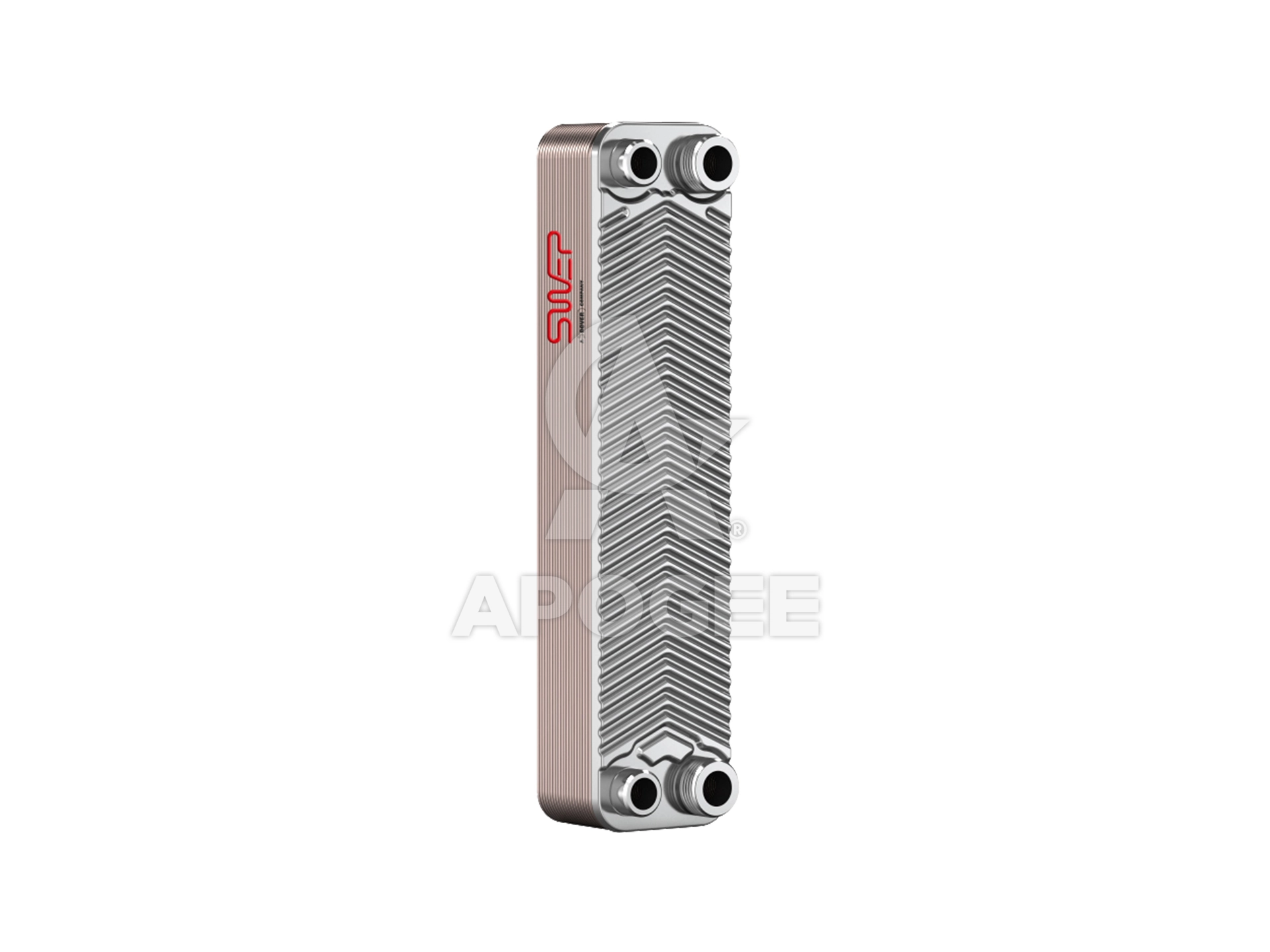

Пластинчат топлообменник вода-вода SWEP E8THx30-3/4"
-
С удължена доставка
- Производители: SWEP
- Код: 0145611.0
- Тегло: 3,000 kg
Показаната цена на артикула е за 1 брой.
Пластинчат топлообменник фреон-вода SWEP E8THx30-3/4" | 0145609.0
Серията споени пластинчати топлообменници SWEP E8T предлага отлично съчетание между компактност, висока ефективност и надеждност. Благодарение на своята иновативна "All-Active" конструкция, при която всички пластини участват активно в топлообмена, моделите от тази серия постигат максимален топлинен трансфер с минимално тегло и размери.
Топлообменниците SWEP E8T са изработени изцяло от неръждаема стомана 316/316L с медна спойка, което гарантира отлична устойчивост на корозия и дълъг експлоатационен живот. Конструирани са за приложения с работно налягане до 30 bar (Pressure Style S), което ги прави подходящи за различни отоплителни и охладителни системи.
Серията е идеално решение за стенни котли, бойлери, битова гореща вода, компактни отоплителни инсталации, соларни системи и други приложения с нисък до среден капацитет. Оптимизираният вътрешен поток осигурява ниско хидравлично съпротивление и стабилни работни параметри.
SWEP E8T разполага с широк избор от присъединителни връзки – резбови, за запояване и с O-пръстени – за лесен монтаж в различни системи.
Пластинчат топлообменник вода - вода SWEP E8THx30, 0145609.0 - Технически характеристики:
| Параметър | Величина |
| Марка | SWEP |
| Модел | E8THx30-3/4" |
| Брой пластини | 30 |
| Каталожен номер | 0145611.0 |
| Брой изводи вода | 4 |
| Присъединителна резба | 4 х ISO-G 3/4" (мъжка) |
| Мощност при соларна система 80/60°C | 50/70°C | 28 kW |
| Мощност при термопомпа моноблок 60/50°C | 45/55°C | 12 kW |
| Мощност при температури 50-40°C | 35-45°C | 10 kW |
| Материално допустим температурен диапазон | –196°C до +225°C |
| Макс. работно налягане | 31 bar |
| Флуиди | Вода, гликоли, масла, емулсии и други |
| Топлообменна повърхност | 0.644 m² |
| Максимален воден дебит | 4.0 m³/h |
| Размери - дължина х ширина х височина | 315.0mm x 73.0mm x 64.72 mm |
| Тегло | 2.59 kg |
Изчислителни стойности за дадените мощности в таблицата можете да намерите в PDF файловете като кликнете върху тях:
- Изчисления при СОЛАРНА система (пропилен гликол 20% - вода):
Подгряващ кръг - Вход +80°C / Изход +60°C
Подгряван кръг - Вход +50°C / Изход +70°C
- PDF - Изчисления при ТЕРМОПОМПА МОНОБЛОК (пропилен гликол 20% - вода)
Подгряващ кръг - Вход +60°C / Изход +50°C
Подгряван кръг - Вход +45°C / Изход +55°C
- PDF - Изчисления при работа вода - вода с параметри:
Подгряващ кръг - Вход 50°C / Изход 40°C
Подгряван кръг - Вход 35°C / Изход 45°C
- PDF
*Важно: Посочените мощности са изчислени при конкретно зададени работни условия за всяко приложение (например температури на вторичния кръг, тип флуид, дебит). При промяна на температурите или използване на други флуиди (вода, гликол, различни хладилни агенти), мощността, падът на налягането и поведението на топлообменника може да се различават. Препоръчваме индивидуално изчисление за всеки проект за максимална ефективност и сигурност.
Серия пластинчати топлообменници:
- Технически спецификации от производител SWEP за модел E8THx30-3/4" - PDF
Код: 0145609.0
