Разглобяем топлообменник за ХВП HEXONIC JFA-006-48H, 56.4kW
-
В наличност
- Производители: HEXONIC
- Код: JFA-006-48H
- Тегло: 60,000 kg
Показаната цена на артикула е за 1 брой.
Разглобяем пластинчат топлообменник HEXONIC JAG JFA-006-48H
Вид: Разглобяем пластинчат топлообменник
Марка: HEXONIC
Серия: JAG
Модел: JFA-006-48H
Разглобяемите пластинчати топлообменници HEXONIC JAG-JFA в изпълнение за ХВП са проектирани за хигиенни приложения в преработката на мляко, бирена мъст и други хранителни продукти. Моделите използват плочи от неръждаема стомана AISI 316L с уплътнения от EPDM HT, които са устойчиви на високи температури и отговарят на изискванията за контакт с храни. Конструкцията с присъединителни връзки DIN11851 и лесно разглобяване позволява ефективна поддръжка и почистване (вкл. CIP процедури). Серията е сертифицирана по EN 13445 и отговаря на изискванията на Директива 2014/68/EU за работа до 6 bar и 110°C.
- Подобрен топлообмеен с 10% на пластините благодарение на новата патентована геометрия и повишена топлообменна повърхност
- Подобрено антикорозионно покритие
- Подобрена стабилност, благодарение на допълнителни пети на притискателните плочи
- Ролер за по-лесно приплъзване на притискателната плоча
- Подобрена технология за затягане на шпилки и гайки
- Богат набор от дължини на фреймове за предвиждане на допълнителни пластини
- Нова геометрия на уплътненията, допринасяща за по-лесно и бързо сглобяване.
- Допълнителни канали за отводняване, предотратяващи смесване на флуидите при нежелан дефект в уплътненията
Разглобяем топлообменник HEXONIC JAG JFA-006-48H - Технически параметри:
| Параметър | Величина |
| Марка | HEXONIC |
| Серия | JAG |
| Модел | JFA-006-P06-48 |
| Брой пластини | 48 |
| Каталожен номер | |
| Мощност - вода / вода | 56.4kW |
| Изводи | 4 x DIN11851 DN32 Неръждаема стомана |
| Мин. / Макс. температура на работа | -20ºC / 110 ºC |
| Макс. работно налягане | 6 bar |
| Флуиди | Гликоли, вода, масла, емулсии и други |
| Топлообменна повърхност | 2.8m2 |
| Обем на флуида | 7.7l |

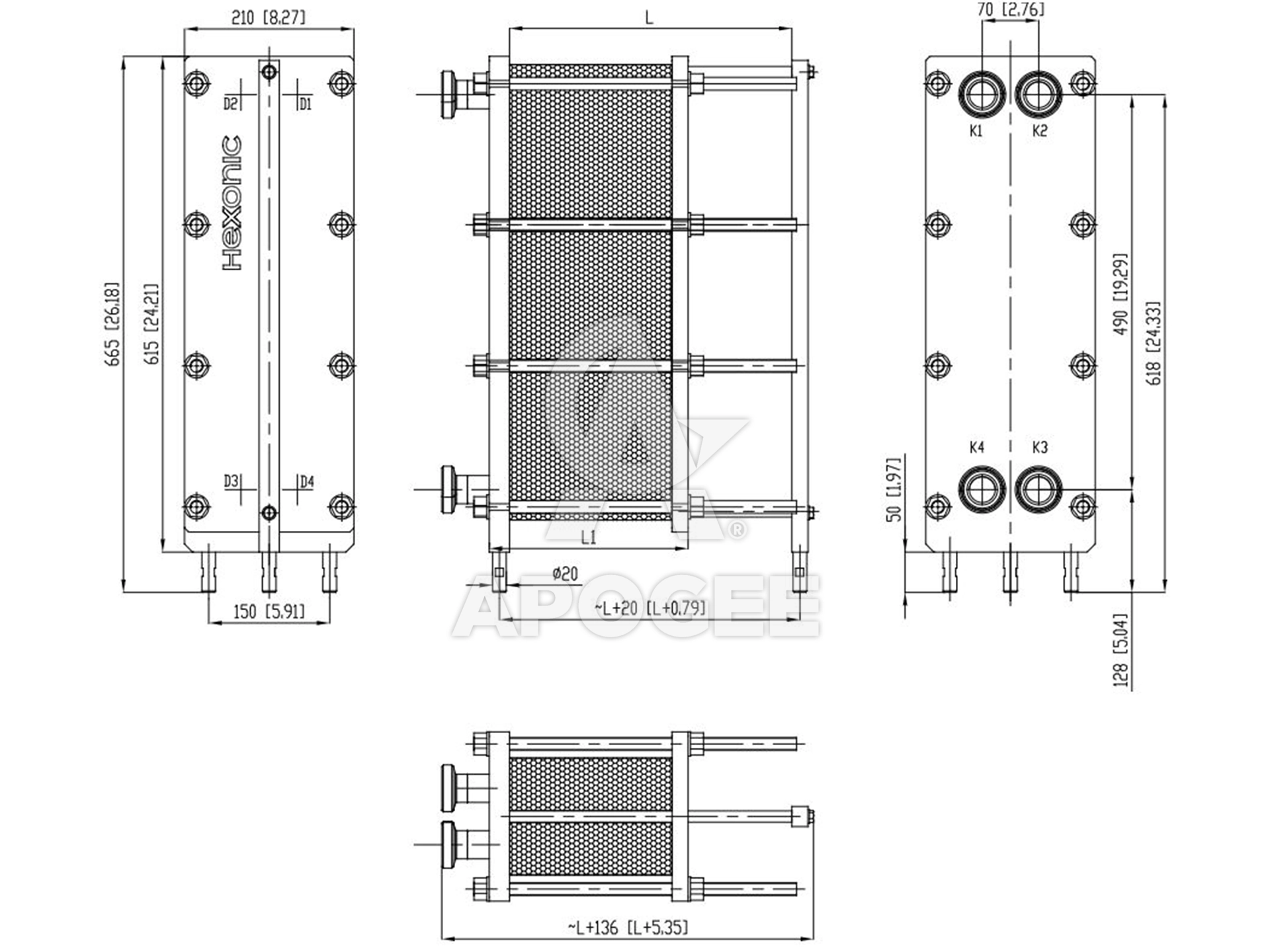

| Размери - дължина х ширина х височина | 665mm x 170mm x 350mm |
| Рамка | STD 6 bar Неръждаема стомана |
| Цвят на рамката | RAL 2004 |
| Пластини | 0.4 mm 16 bar 316L |
| Уплътнения | EPDM HT |
| Проектен код | EN 13445:2021 |
| Тегло | 53.9 / 61.8 kg |
Изчисление на модел HEXONIC JFA-006-P06-48 за мощност 56.4kW, охлаждане на мляко, Прясно мляко - Пропилен гликол (20.0%)
| Параметър | Страна 1 | Страна 2 |
| Мощност | 56.4kW | |
| LMTD | 14.0°C | |
| Флуид | Прясно мляко | Пропилен гликол (20.0%) |
| Входяща температура | 36.0°C | 1.0°C |
| Изходяща темпераура | 6.0°C | 6.0°C |
| Масов дебит | 0.25kg/s | 1.42kg/s |
| Дебит | 1742.06l/h | 10 000l/h |
| Макс. пад на налягането | 2.0kPa | 49.5kPa |
| Топлообменна повърхност | 2.8m2 | |
| Фактор замърсяване | 0.12823866m²K/kW | |
| OHTC Почистване | 2024.2W/m²K | |
| OHTC Замърсяване | 1433.3W/m²K | |
| Преоразмеряване | 41.2% | |
| Скорост през присъединяванията | 0.30m/s | 1.73m/s |
| Вътрешно число на Рейнолдс | 176 | 537 |
| Коефицент на топлообмен | 2550.5W/m²K | 6552.8W/m²K |
| Топлинен капацитет | 3.78kJ/kgK | 3.98kJ/kgK |
| Коеф. на топлопроводност | 0.521W/mK | 0.493W/mK |
| Динамичен вискозитет | 0.0021Ns/m² | 0.0038Ns/m² |
Екипът на Apogee99 може да изчисли най-подходящия разглобяем топлообменник с точните параметри за Вашата инсталация. За целта можете да се свържете с нас за да Ви съдействаме.
- Примерно изчисление на модел HEXONIC JFA-JFA-006-48H, 56.4kW - охладител на прясно мляко - PDF
- Характеристики и приложения на серия HEXONIC JAG - PDF
Код: JFA-006-48H
